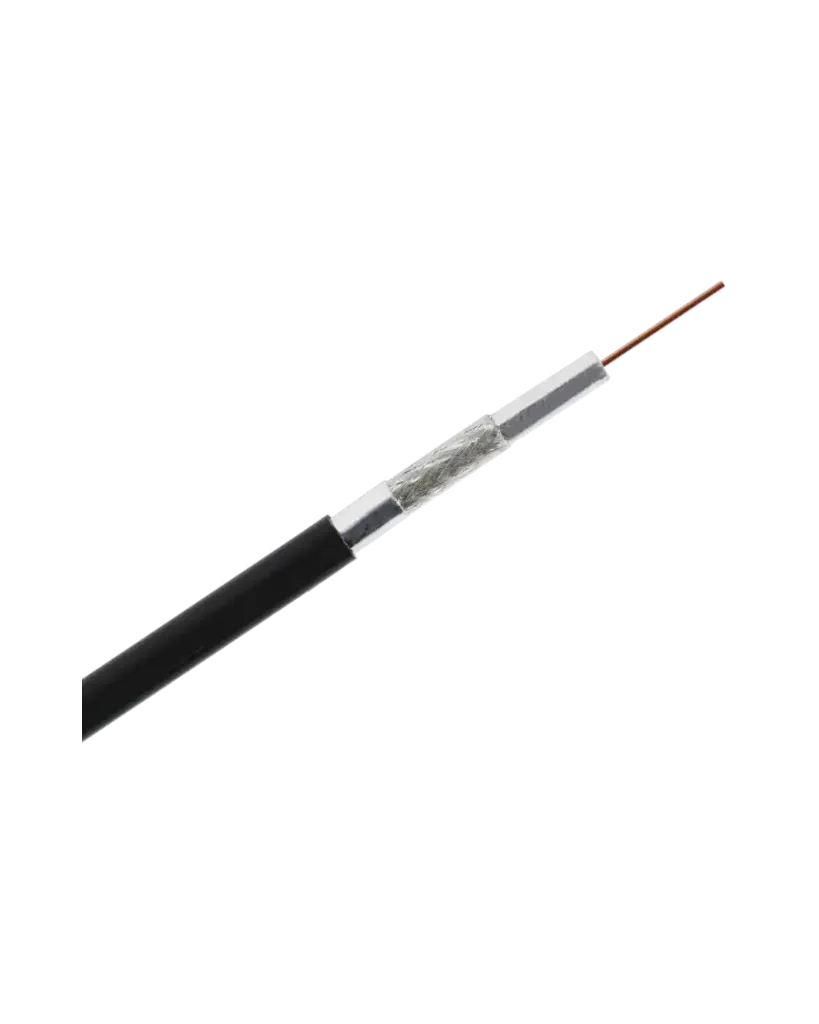

Cable Coaxial Mini-Series 75 Ohm Negro Amphenol TFC T75MC95T-V
Cable coaxial de la serie Mini, de la marca Times Fiber Communications, Inc. (Amphenol Broadband Solutions), tipo T75MC95T-V(CMR-CMG), en color negro.
Descripción del fabricante:
Cable coaxial Mini-Series de 75 Ω, con conductor de cobre, dieléctrico de polietileno espumado, blindaje laminado APA adherido, trenza de cobre estañado al 95%, y cubierta de PVC de color. Cumple con la norma NEC CEC 800 CMR-CMG. Aplicación de cabecera de red (Headend) — unidad de paquete 08X.
Estructura del cable (Characteristics):
- Conductor interno: Cobre — 0.0226" (0.57mm)
- Dieléctrico: Polietileno espumado — 0.101" (2.57mm)
- 1er conductor externo: Cinta APA sellada — 0.106" (2.69mm)
- 2do conductor externo: Trenza de cobre estañado 95% — 0.130" (3.30mm)
- Cubierta: PVC, retardante de flama, color negro — 0.160" (4.06mm)
- Diámetro del paquete (bundle): 0.660" (16.77mm)
Especificaciones mecánicas:
- Radio mínimo de curvatura: 15.0" (381mm)
- Peso del producto: 25 lbs/kft (sin carrete)
Especificaciones eléctricas:
- Impedancia: 75 ± 3 Ω
- Velocidad de propagación: 83%
- Capacitancia nominal: 16.2 pF/ft (53.1 pF/m)
- Resistencia DC — conductor interno: 21.0 Ω/kft (69 Ω/km); conductor externo: 7.60 Ω/kft (25 Ω/km); loop: 28.60 Ω/kft (94 Ω/km)
Atenuación máxima a 68°F (20°C):
|
| 5 | 0.96 | 3.15 |
| 55 | 2.73 | 8.96 |
| 211 | 5.04 | 16.54 |
| 250 | 5.48 | 17.98 |
| 300 | 6.01 | 19.72 |
| 400 | 6.98 | 22.90 |
| 500 | 7.86 | 25.79 |
| 600 | 8.66 | 28.41 |
| 750 | 9.75 | 31.99 |
| 870 | 10.53 | 34.55 |
| 1000 | 11.34 | 37.20 |
| 1200 | 12.37 | 40.58 |
| 1500 | 13.78 | 45.21 |
| 2000 | 15.95 | 52.33 |
| 3000 | 19.61 | 64.34 |
Normativa:
- NEC CEC 800 CMR-CMG Listed
