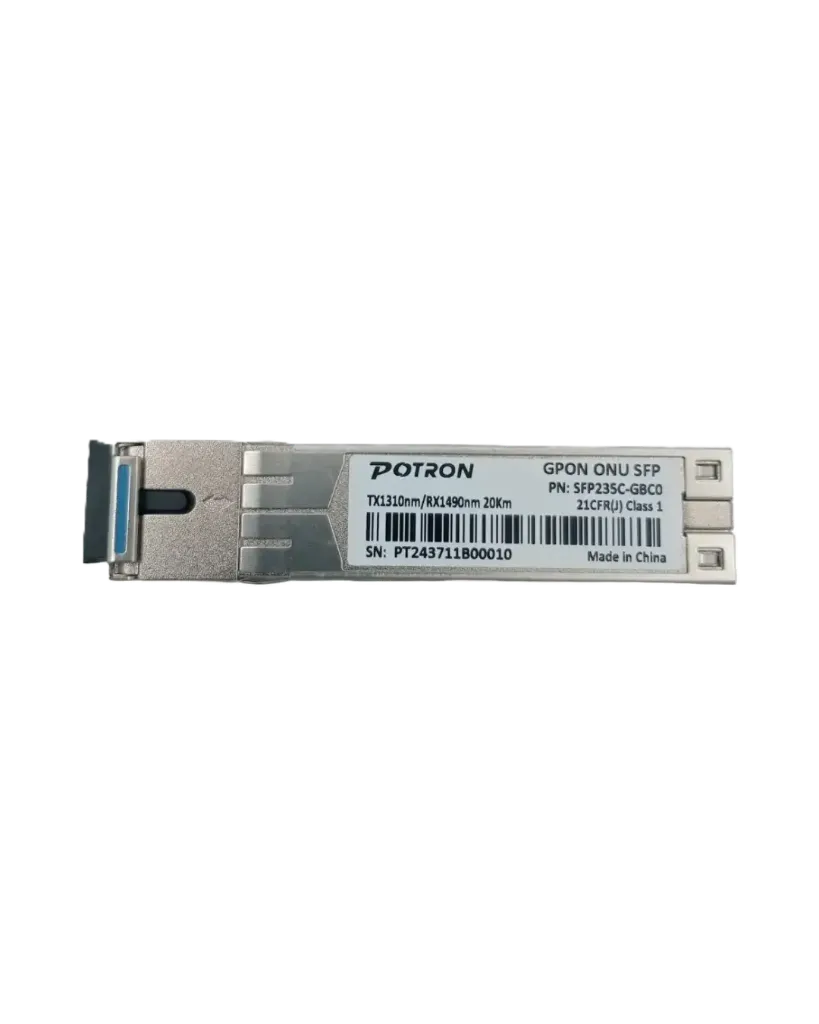

Transceptor Óptico SFP Bidireccional 1.25Gbps TX1310nm/RX1490nm 20km — SFP23SC-GBC0
Transceptor bidireccional (BiDi) de alto rendimiento y costo eficiente, compatible con interfaz óptica de fibra única, con WDM integrado, para comunicación de datos óptica serial bidireccional. Diseñado para fibra monomodo de fibra única, opera a las longitudes de onda normales de 1310/1490nm. Utiliza acoplamiento AC CML estándar para señal de alta velocidad y señales de control/monitoreo LVTTL.
Características principales:
- Transmisión bidireccional en fibra monomodo única
- Paquete Multi-Fuente SFP con receptáculo LC
- Enlaces de datos de hasta 1.25 Gb/s
- Conexión en caliente (hot-pluggable)
- Alcance: hasta 20 km sobre fibra monomodo de 9/125μm
- Fuente de alimentación única de +3.3V
- WDM integrado, con aislamiento >30dB y diafonía <-45dB
- Interfaz de monitoreo compatible con SFF-8472
- Carcasa metálica, excelente protección EMI y ESD
- Cumplimiento con especificaciones IEEE802.3Z
- Cumplimiento con Bellcore TA-NWT-000983
- Seguridad ocular diseñada para cumplir con láser Clase 1, conforme a IEC60825-1
- Cumplimiento RoHS
Sección del transmisor: incorpora un láser FP y circuito integrado controlador (driver IC) con compensación de temperatura y control automático de potencia, lo que mantiene estable la potencia de salida y la relación de extinción en la temperatura de operación.
Sección del receptor: incorpora un fotodiodo InGaAs eficiente y un transimpedancia con control automático de ganancia (AGC) para un amplio rango dinámico.
Especificaciones ópticas del transmisor:
- Longitud de onda central: 1270 a 1360 nm (típico 1310 nm)
- Ancho espectral: máx. 3 nm
- Potencia de salida óptica: -9 a -3 dBm
- Relación de extinción: mínimo 9 dB
Especificaciones ópticas del receptor:
- Longitud de onda de entrada óptica: 1480 a 1500 nm (típico 1490 nm)
- Sensibilidad RX: máx. -23 dBm
- Sobrecarga del receptor: -3 dBm
- LOS activado: mínimo -34 dBm
- LOS desactivado: máx. -24 dBm
Especificaciones generales:
- Tasa de datos: 1062 a 1250 Mb/s
- Tasa de error de bits (BER): máx. 10⁻¹²
- Alcance máximo soportado sobre SMF de 9/125μm a 1.25G: 20 km
- Presupuesto total del sistema: 14 dB
Condiciones ambientales:
- Temperatura de almacenamiento: -40°C a +85°C
- Temperatura de operación (caja): Comercial 0°C a 70°C / Industrial -40°C a 85°C
- Voltaje de alimentación: 3.0V a 3.60V
- Corriente de alimentación: típico 160 mA, máx. 280 mA
Aplicaciones:
- Gigabit Ethernet
- Canal de Fibra (Fibre Channel)
- Aplicaciones WDM
Solución BiDi de fibra única, ideal para redes Gigabit Ethernet que requieren ahorro de fibra óptica en enlaces de hasta 20 km, con monitoreo de diagnóstico digital integrado.
