Gateway Maestro FTTR GPON, WiFi 6, 4 Puertos RJ45, RH841GWV-AX3BF
Gateway óptico maestro diseñado para aplicaciones FTTR (Fibra Hasta la Habitación) y POL (LAN Óptica Pasiva), que cumple con los estándares internacionales IEEE 802.3ah, CTC 2.1 e ITU-T G.984.x. Compatible con las principales OLT del mercado (Huawei, ZTE, Nokia, entre otras).
Hardware:
- CPU: AN7581CT
- Chip driver BOSA: EN7572AN
- Banda base WiFi: MT7916AN
- RF WiFi: MT7976DN
- Chip de voz: PEF32001
- RAM: 512 MB DDR3
- ROM: 256 MB Flash
Interfaz óptica GPON (uplink hacia OLT):
- Conector de fibra: SC/UPC o SC/APC
- Modo de fibra: monomodo
- Longitud de onda: TX 1310±20 nm / RX 1490±10 nm
- Estándar de interfaz PON: ITU-T G.984.x
- Velocidad de recepción PON: 2.488 Gbps
- Velocidad de transmisión PON: 1.244 Gbps
- Potencia óptica TX: +0.5 dBm a +5 dBm
- Sensibilidad de recepción RX: -8 dBm a -28 dBm
- Longitud máxima del enlace óptico: 20 km
Interfaz óptica GPON (downlink hacia ONU, Plug and Play):
- Conector: SC/UPC o SC/APC
- Relación de división (splitting ratio): 1:16
- Longitud de onda: TX 1490±10 nm / RX 1310±20 nm
- Potencia óptica TX: -4 a 0 dBm
- Sensibilidad de recepción RX: -22 a 0 dBm

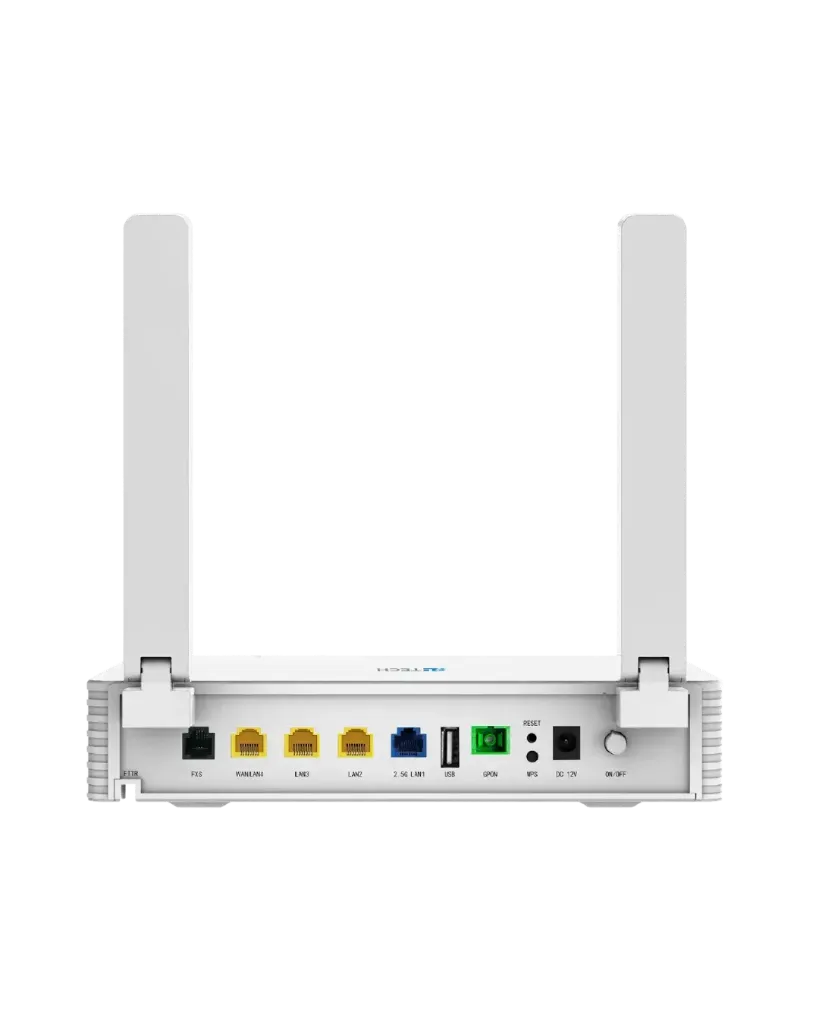

Puertos e interfaces de usuario:
- 1 puerto RJ45 2.5G BASE-T (LAN1, hasta 2.5 Gbps), estándar IEEE 802.3bz
- 3 puertos RJ45 10/100/1000 Mbps (LAN2, LAN3, WAN/LAN4), estándar IEEE 802.3ab
- 1 puerto RJ11 (FXS) para servicio de voz
- 1 puerto USB 2.0 para almacenamiento o suministro de energía USB
- Botón de mesh fácil (Easy Mesh), botón de reinicio (RST) y botón de encendido/apagado
WiFi:
- Estándar inalámbrico WiFi 6: 5 GHz 802.11ax/a/n 2x2 y 2.4 GHz 802.11b/g/n/ax 2x2
- Frecuencia: 2.4 GHz (2.4–2.4835 GHz) y 5 GHz (5.15–5.825 GHz)
- Velocidad de transmisión: hasta 574 Mbps en 2.4 GHz / hasta 2400 Mbps en 5 GHz
- Canales: 2.4 GHz (1 al 13); 5 GHz (36, 40, 44, 48, 52, 56, 60, 64, 149, 153, 157, 161, 165)
- Modulación de datos compatible con 11b/g/a/n/ac/ax, incluyendo hasta 1024QAM en 802.11ax
- EIRP: 20 dBm en 2.4 GHz / 23 dBm en 5 GHz
- Antenas: 4 antenas omnidireccionales externas de 5dBi (2 para 2.4 GHz, 2 para 5 GHz) + 1 antena omnidireccional interna de 5dBi
Software y funciones de red:
- Enlace ascendente Ethernet, redes Easy Mesh, control parental, voz SIP/H.248
- IPv4, IPv6 y pila dual IPv4/IPv6
- Mapeo de puertos, ALG, UPnP, DDNS, DMZ, NAT/NAPT
- Enrutamiento estático y por defecto, integración multiservicio
- Multicast IPv4/IPv6
- QoS: limitación de velocidad por puerto Ethernet
- Seguridad: firewall, protección anti-DoS, filtrado de direcciones MAC/IP/URL
- Gestión OAM/OMCI/interfaz Web/TR-069/AVASA (opcional)
- Optimización de canal WiFi para red doméstica y roaming inalámbrico sin interrupciones (802.11k/802.11v, requiere soporte del dispositivo cliente)
Físico, ambiental y eléctrico:
- Dimensiones: 217 x 157 x 53 mm (L×A×A)
- Peso neto: 0.78 kg
- Consumo de energía típico: menor a 24 W
- Alimentación: 12V DC (adaptador AC/DC externo)
- Instalación: sobremesa, montaje en pared o dentro de caja de información
- Temperatura de operación: 0°C a 45°C
- Humedad de operación: 10% a 95% RH (sin condensación)
Ideal como gateway maestro para redes domésticas de fibra óptica de punta a punta (FTTR), ofreciendo baja latencia, sin interferencia electromagnética, gestión visual de la red doméstica y capacidad de expansión mediante gateways secundarios en cada habitación.
