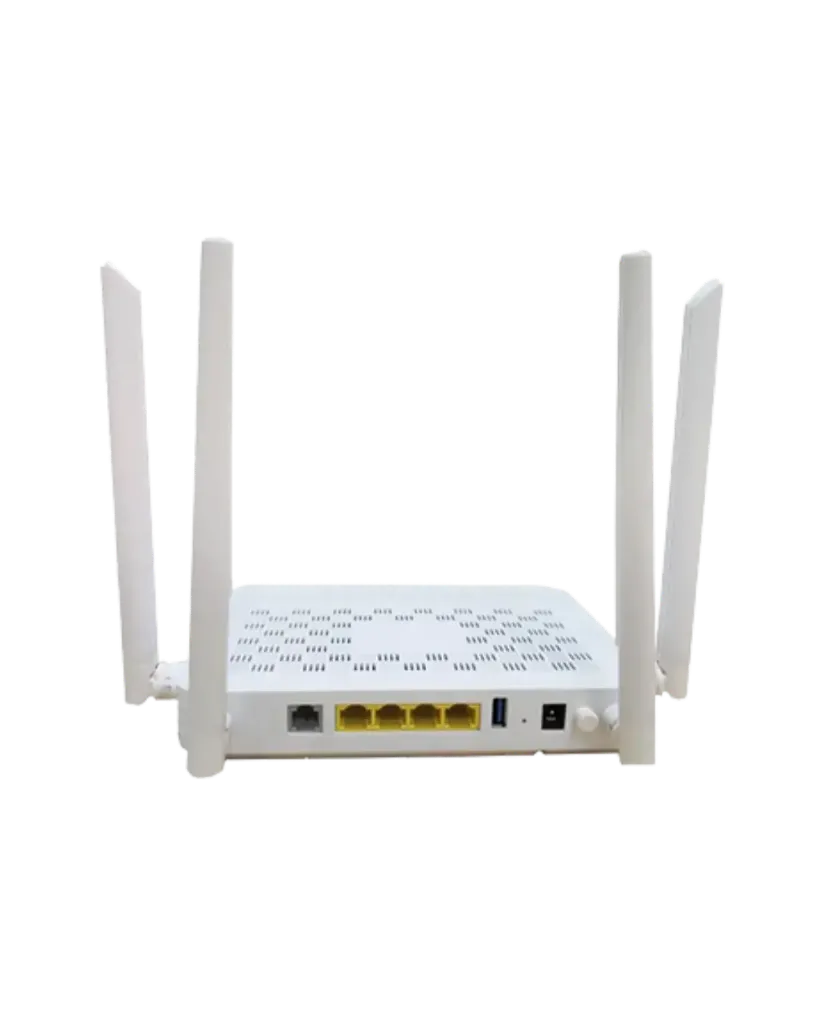

Gateway Óptico Inteligente XG-PON WiFi6 AX3000 con Puerto 2.5G
Dispositivo terminal de acceso óptico bajo tecnología XGPON (AX3000Mbps), altamente integrado con WiFi6 de doble frecuencia. Es el producto final de fibra óptica para operadores, que soporta acceso de ultra banda ancha mediante tecnología XGPON en el enlace ascendente, e incorpora funciones básicas de WiFi, enrutamiento, VoIP y conectividad Ethernet Gigabit. Sus puertos de red ascendentes son de tipo XGPON, mientras que en el lado de usuario ofrece un puerto eléctrico de 2.5G, tres puertos GE, un puerto USB, un puerto VoIP y conectividad WiFi6 AX3000.
Especificaciones técnicas:
Interfaces:
- 1 interfaz XGPON: conector SC/UPC (o SC/APC), bajo estándar XGPON
- 1 puerto de 2.5G + 3 puertos GE, 1000 Mbps, conector RJ-45, bajo estándar IEEE802.3-2005
- 1 interfaz VoIP: conforme a los estándares G.711 a/u, G.729 a/b y G.722
- 1 puerto USB 3.0 estándar
- WiFi6 de doble banda AX3000 (MIMO 2×2, 2.4GHz y 5GHz)
Hardware:
- Memoria Flash: 128MB NAND
- Memoria RAM: 512MB DDR4
- Indicadores LED: Power, PON/LOS, Internet, LAN, VoIP, WiFi, WPS y USB
- Botones: Power, Reset, WiFi y WPS
- Dimensiones: 190mm x 135mm x 33mm (Largo x Ancho x Alto)
- Peso: 0.35 kg
- Alimentación: 12V / 1.5A
- Consumo energético: ≤18W
Condiciones ambientales:
- Temperatura de operación: -5°C a 45°C
- Temperatura de almacenamiento: -20°C a 70°C
- Humedad relativa: 5% a 95% (sin condensación)
Módulo óptico:
- Tipo: Clase B+, SC/UPC
- Longitud de onda: subida 1270nm, bajada 1577nm
- Potencia óptica de transmisión: 4 a 9dBm
- Sensibilidad óptica de recepción: -28dBm
- Distancia de transmisión: 0 a 20km
- Tasa de transmisión XGPON: 2.5Gbps upstream / 10Gbps downstream
Interfaces LAN:
- LAN1-LAN3: RJ45 (10/100/1000 Mbps)
- LAN4: RJ45 (100/1000/2500 Mbps)
WiFi6 AX3000:
- Protocolo WiFi: 2.4GHz soporta 802.11b/g/n/ax; 5GHz soporta 802.11a/n/ac/ax
- Potencia de transmisión: 2.4G 100mW; 5G 200mW
- Ganancia de antena: 5dBi
- Antenas: doble antena MIMO (2×2) en 2.4G y 5G
- Penetración WLAN: una pared de concreto reforzado o dos paredes de ladrillo ordinarias
- Capacidad de acceso WLAN: 64/SSID
- Canales: 2.4GHz (canal 1-13); 5GHz (canal 36-161)
- WPS: conexión mediante botón físico en menos de 2 minutos
- Seguridad WLAN: WPA-PSK, WPA2-PSK, WPA3, WPA-PSK/WPA2-PSK, AES, AES+TKIP
- Velocidad aérea: 574 Mbps (2.4GHz), 2402 Mbps (5GHz)
- Multicast: WMM (Wi-Fi Multi Media)
Funciones XGPON:
- Cumple con ITU-T G.987 e ITU-T G.988/TR255/TR156
- Soporta 15 TCONTs y 256 puertos GEM
- Mínimo 8 colas de egreso por TCONT
- Modo de mapeo GEM por VLAN/prioridad/VEIP
- Autenticación mediante SN, LOID o SN+Contraseña
- Monitoreo de rendimiento en puertos Ethernet y GEM, con soporte de Dying Gasp
Puerto VoIP:
- Funciones: llamada en espera, desvío incondicional de llamadas, desvío si ocupado, desvío si no hay respuesta y llamadas tripartitas
- Estándares: G711A/G711U/G729/G722
- Protocolo SDP (RFC 2327 y RFC 4566), modo fax T.30/T.38/G.711
Funciones de Capa 2 y 3:
- Aprendizaje MAC (SVL) y envejecimiento
- Soporte de trama de hasta 1518 bytes
- Etiquetado VLAN para paquetes sin etiqueta, soporte VLAN 1-4094
- PPPoE/IP estática/DHCP, NAT/NAPT
- Reenvío de puertos ALG, UPnP, DDNS
- Pila dual IPv4/IPv6, DS-Lite estático y rutas por defecto
- Múltiples servicios en un mismo puerto WAN
Calidad de Servicio (QoS):
- Soporte de 8 colas con prioridad estricta
- Limitación de velocidad por puerto Ethernet
- Prioridad 802.1
- Modo SP/WRP
Multicast:
- IGMP v2 (RFC 2236) e IGMP v3 (RFC 3376)
- IGMP snooping e IGMP Proxy
- MLD v1
Gestión:
- OMCI, interfaz Web y TR-069
- Gestión Telnet/SSH mediante comandos CLI
- Respaldo y reversión (rollback) de software mediante sistema dual
Aplicación:
Diseñado para implementaciones de servicio FTTX, ideal para hogares y pequeñas empresas que requieren conectividad de fibra óptica de alta velocidad con salida WiFi6, Ethernet de 2.5G, VoIP y USB 3.0.
Conexión:
Se conecta al OLT a través de la interfaz XGPON, funcionando dentro de un sistema PON compuesto por el OLT en el lado del operador y la ODN (fibras monomodo y dispositivos ópticos pasivos como divisores y conectores) que proporciona el medio de transmisión óptica hacia el usuario final.
