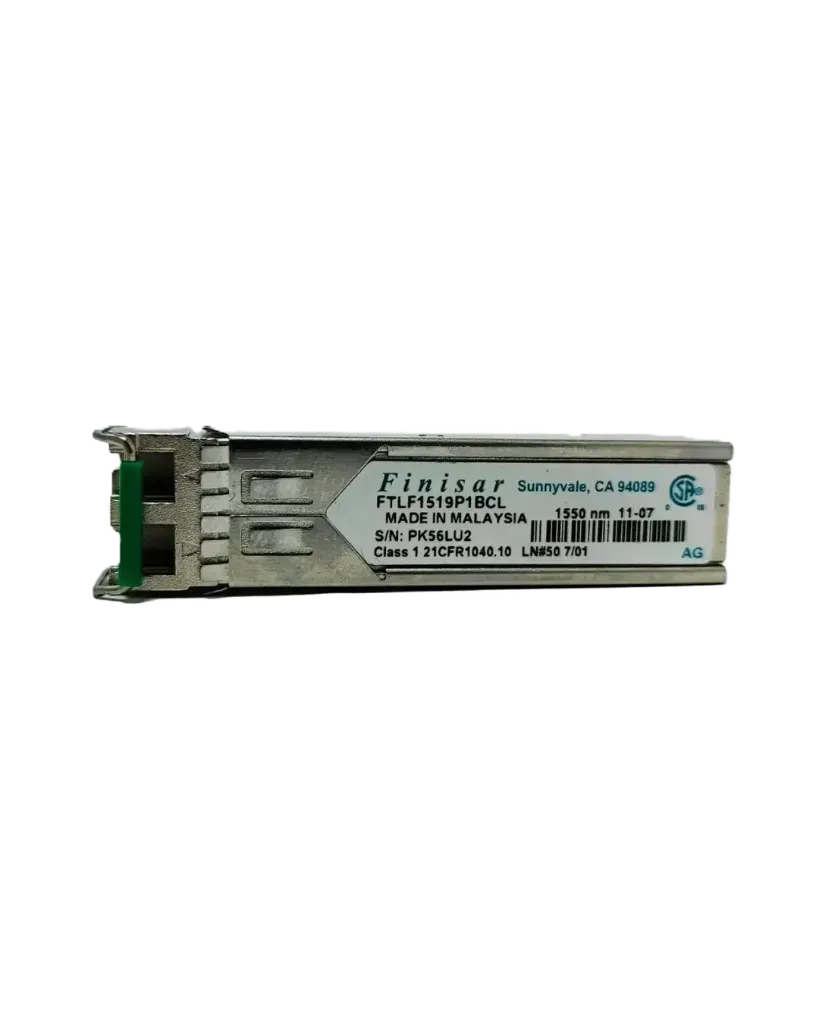

Transceptor SFP Óptico 1550nm DFB, 2 Gb/s, Largo Alcance hasta 80 km, Conector LC — FTLF1519P1BCL
Módulo transceptor SFP (Small Form Factor Pluggable) de largo alcance, compatible con el acuerdo de multi-fuente SFP MSA. Cumple simultáneamente con los estándares Gigabit Ethernet (IEEE 802.3) y Fibre Channel 1x/2x (FC-PI 13.0). Cumple con RoHS y libre de plomo (Directiva 2002/95/EC).
Características principales:
- Enlaces de datos bidireccionales de hasta 2.125 Gb/s
- Formato hot-pluggable (conexión en caliente) compatible con footprint SFP estándar
- Funciones de diagnóstico digital integradas, vía bus serial de 2 hilos
- Transmisor láser DFB (Distributed Feedback) no refrigerado, de 1550nm
- Conector dúplex LC
- Alcance de hasta 80 km sobre fibra monomodo de 9/125µm
- Encapsulado metálico para baja emisión EMI
- Alimentación única de 3.3V
- Baja disipación de potencia: menor a 700mW típico
- Rango de temperatura de operación extendido: -10°C a +70°C
- Producto láser Clase 1, conforme a regulaciones FDA/CDRH y EN (IEC) 60825
- Certificado por TÜV y CSA para cumplir con los requisitos de seguridad ocular Clase 1 (EN/IEC 60825) y seguridad eléctrica (EN/IEC 60950)
Aplicaciones:
- Gigabit Ethernet
- Fibre Channel 1X y 2X
Especificaciones eléctricas:
- Voltaje de alimentación: 3.15V a 3.60V
- Corriente de alimentación: típica 200mA, máxima 300mA
- Impedancia diferencial de entrada: 100 Ohm (típica)
Especificaciones ópticas del transmisor:
- Potencia óptica de salida (fibra 9/125 SMF): 0 a 5 dBm
- Longitud de onda óptica: 1540 a 1570 nm
- Relación de extinción óptica: mínimo 9 dB
- Relación de supresión de modo lateral (SSR): mínimo 30 dB
Especificaciones ópticas del receptor:
- Sensibilidad promedio a 2.125 Gb/s (Fibre Channel 2x): -21 dBm
- Sensibilidad promedio a 1.25 Gb/s (Gigabit Ethernet): -22 dBm
- Sensibilidad promedio a 1.06 Gb/s (Fibre Channel 1x): -22 dBm
- Potencia recibida promedio máxima: 0 dBm
- Longitud de onda central del receptor: 1270 a 1600 nm
Especificaciones generales:
- Tasa de datos: 1062 a 2125 Mb/s
- Tasa de error de bit (BER): menor a 10⁻¹²
- Alcance máximo soportado: 76 km (Fibre Channel 2x) / 88 km (Gigabit Ethernet) sobre fibra monomodo 9/125µm
Especificaciones ambientales:
- Temperatura de operación (caso): -10°C a +70°C
- Temperatura de almacenamiento: -40°C a +85°C
- Humedad relativa: 0% a 85%, sin condensación
Diagnóstico digital:
- Memoria de identificación estándar E²PROM en dirección A0h
- Interfaz de monitoreo de diagnóstico digital mejorada en dirección A2h, con acceso en tiempo real a temperatura del transceptor, corriente de polarización del láser, potencia óptica transmitida, potencia óptica recibida y voltaje de alimentación
- Sistema de alarmas y advertencias cuando los parámetros de operación se salen del rango normal
- Calibración externa por defecto
Ideal para aplicaciones que requieren enlaces ópticos de muy largo alcance, combinando compatibilidad dual con Gigabit Ethernet y Fibre Channel en un solo módulo.
