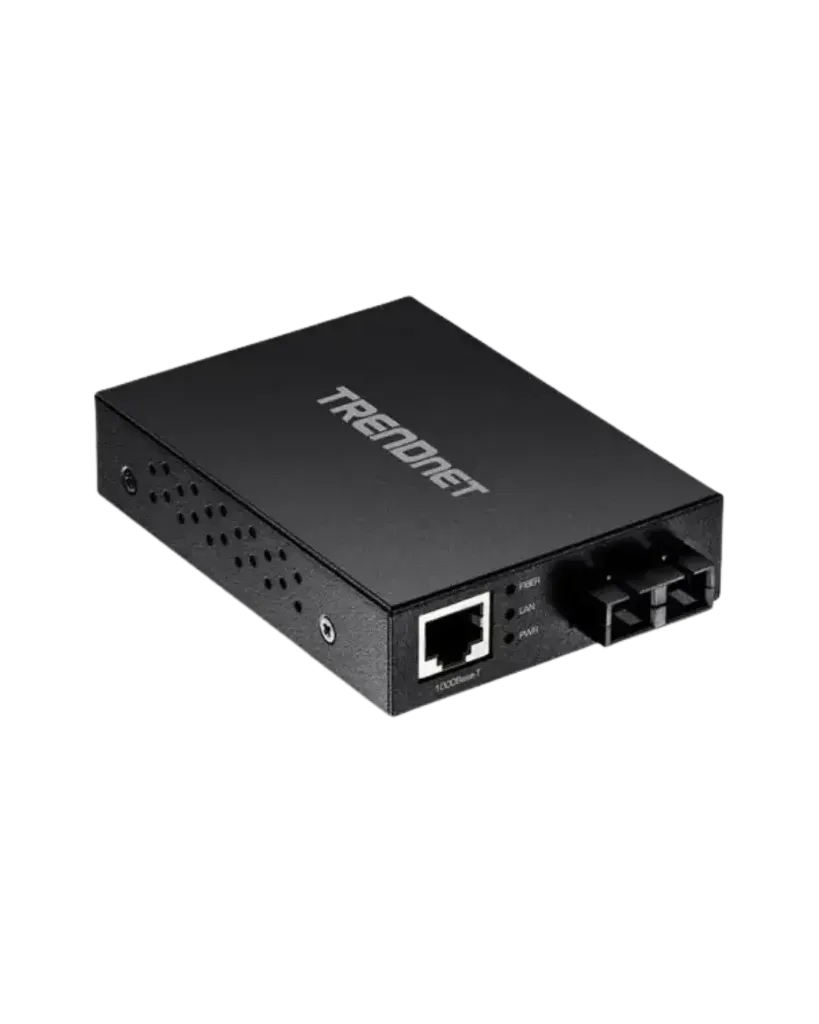

CONVERTIDOR DE MEDIOS FAST ETHERNET 100BASE-T A FIBRA SC TFC-FMSC

CONVERTIDOR DE MEDIOS FAST ETHERNET TFC-FMSC.pdf

Convertidor de Medios Fast Ethernet 100Base-T a 100Base-FX — TFC-FMSC

Convertidor de fibra SC multimodo, de 100Base-T a 100Base-FX, referencia TFC-FMSC (v2.0R).

Descripción general:

Es una solución multimodo de tipo SC que convierte Ethernet de 10/100 Mbps a fibra de 100 Mbps y cubre distancias de hasta 2 km (1.25 millas). Entre los puertos disponibles hay un 100Base-T (RJ-45) y uno de fibra 100Base-FX (tipo SC).

Características principales:

• Funciona como convertidor independiente
• Puerto Fast Ethernet Auto-MDIX a 10/100 Mbps
• Puerto de fibra multimodo de tipo SC a 100 Mbps
• Trabajo en red de fibra en distancias de hasta 2 km (1.25 millas)
• Capacidad de conmutación de 200 Mbps
• Los LED indican el estado de la alimentación y del enlace y la actividad de cobre/fibra
• No compatible con el TFC-1600

Casos de uso destacados:

• Building-to-Building: idóneo para complejos empresariales de varios edificios e interiores donde se requiera trabajo en red de fibra para grandes distancias
• Convertidor independiente: la duradera carcasa metálica con adaptador de corriente incluido admite instalaciones de convertidor independiente
• Compacto: el formato pequeño y compacto de la carcasa de metal ofrece una mayor flexibilidad de instalación

Puertos e interfaces:

1. Puerto Ethernet 10/100 Mbps
2. Indicadores LED
3. Puerto de fibra tipo SC a 100 Mbps
4. Puerto de alimentación

Especificaciones técnicas confirmadas:

Estándares:

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x

Interfaces del dispositivo:

• 1 puerto Fast Ethernet a 10/100 Mbps
• 1 puerto de fibra tipo SC a 100 Mbps
• Indicadores LED

Medios de red:

• 100Base-TX: Cat.5e EIA/TIA-568 100-ohm STP, hasta 100 m
• 100Base-FX: Fibra óptica multimodo tipo SC de 50/125 μm, hasta 550 m
• 100Base-FX: Fibra óptica multimodo tipo SC de 62.5/125 μm, hasta 2 km

Protocolo:

• CSMA/CD

Tasa de transferencia de datos:

• Fast Ethernet: 200 Mbps (full duplex)
• Fibra óptica: 155 Mbps

Especificaciones ópticas:

• Longitud de onda: 1310 nm
• Potencia de salida óptica: Mín. -20 dBm; Máx. -10 dBm
• Potencia óptica de entrada: Mín. (sensibilidad) -3 dBm; Máx. 0 dBm
• Potencia disponible: -14 dB

Distancia:

• 2 km (1.25 millas)

Alimentación:

• Entrada: 100-240 V, 50/60 Hz, 0.2 A
• Salida: 5 V DC 1 A
• Consumo: 2 W máx.

Condiciones ambientales:

• Temperatura de operación: 0-40°C (32-104°F)
• Humedad de operación: máx. 90% sin condensación

Físico:

• Dimensiones: 102 x 75 x 22.6 mm (4 x 2.95 x 0.9 pulgadas)
• Peso: 194 g (6.8 onzas)

Certificaciones:

• CE
• FCC

Garantía:

• Limitada a 3 años

Contenido del paquete:

• Convertidor de medios TFC-FMSC
• Guía de instalación rápida
• Adaptador de alimentación (5 V DC, 1 A)
