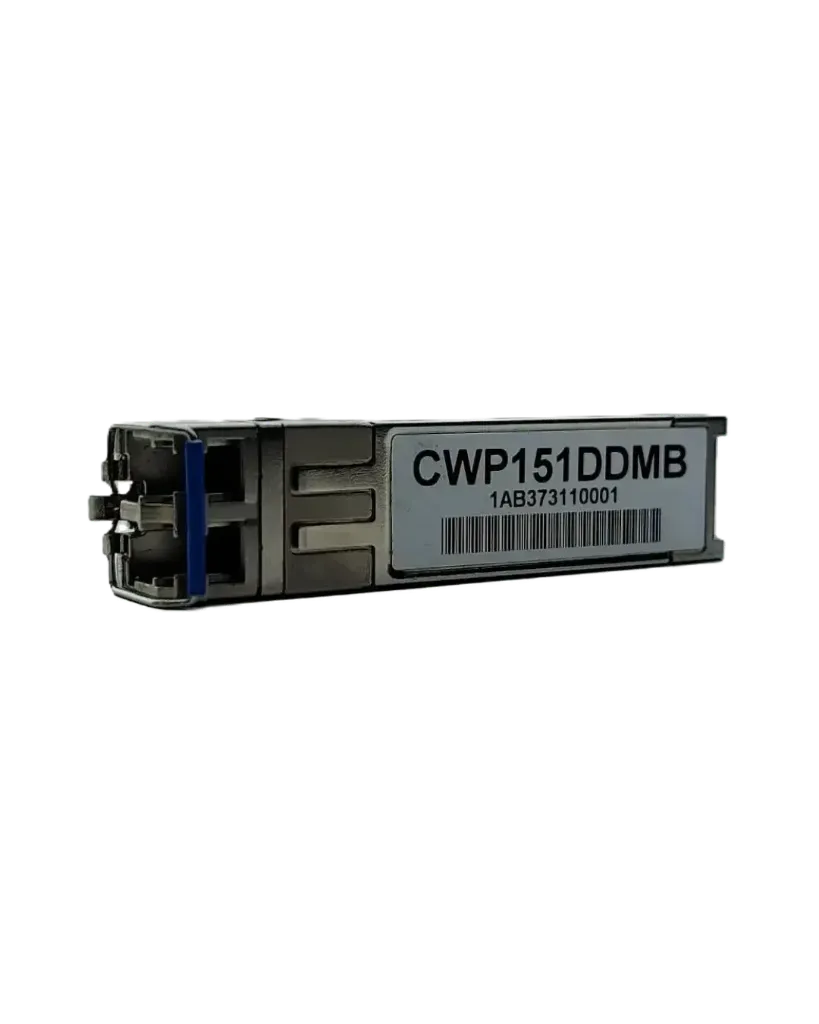

Transceptor Óptico SFP 1000Base-CWDM 1510nm Monomodo con DOM, Alcance 40km — 1AB373110001
Módulo transceptor óptico SFP que ofrece throughput 1000Base-CWDM de hasta 40km sobre fibra monomodo (SMF), utilizando una longitud de onda de 1510nm mediante conector LC. Diseñado conforme a los estándares de cumplimiento INF-8074 y SFF-8472, y compatible con las dimensiones definidas por el SFP Multi-Sourcing Agreement (MSA). El alcance indicado ha sido determinado mediante cálculo de presupuesto de enlace y pruebas en un entorno estándar; las distancias reales alcanzadas dependerán del entorno de implementación.
Características principales:
- Aplicaciones: Gigabit Ethernet sobre CWDM, 1x Fibre Channel, redes de acceso, metro y empresariales
- Tasa de datos: 1.25Gb/s (Gigabit Ethernet) / 1.0625Gb/s (Fibre Channel)
- Conector dúplex LC
- Tipo de fibra: monomodo (SMF)
- Alcance de hasta 40km
- Rango de temperatura de operación comercial: 0°C a 70°C
- Rango de temperatura de almacenamiento: -40°C a 85°C
- Humedad de operación: 5% a 95%
- Alimentación: 3.135V a 3.465V (típico 3.3V), corriente máxima 300mA
- Disipación de potencia máxima: 1000mW
- Potencia óptica de lanzamiento: -5 a +5dBm
- Relación de extinción: mínima 9dB
- Relación de supresión de modo lateral (SMSR): mínima 30dB
- Sensibilidad del receptor: -24dBm
- Sobrecarga del receptor: -3dBm
- Pérdida de retorno óptico: 12dB
- Diagrama de ojo compatible con IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX
- Soporte de Monitoreo Óptico Digital (DOM) para acceso a parámetros de operación en tiempo real
- Protección ESD reforzada
- Carcasa metálica con menor EMI
- Diseño hot-pluggable
Cumplimiento normativo:
- INF-8074 y SFF-8472
- Compatibilidad electromagnética conforme a FCC Parte 15 Subparte B y EN55022:2010
- Seguridad ocular láser conforme a FDA 21CFR, EN60950-1 y EN (IEC) 60825-1,2
- RoHS Compliant conforme a la directiva EU RoHS 2.0 2015/863/EU
