TRANSCEPTOR SFP BIDI 1.25GBPS TX1550NM RX1310NM 10KM LC MONOMODO DDM NXSFPWDM0210BD.pdf

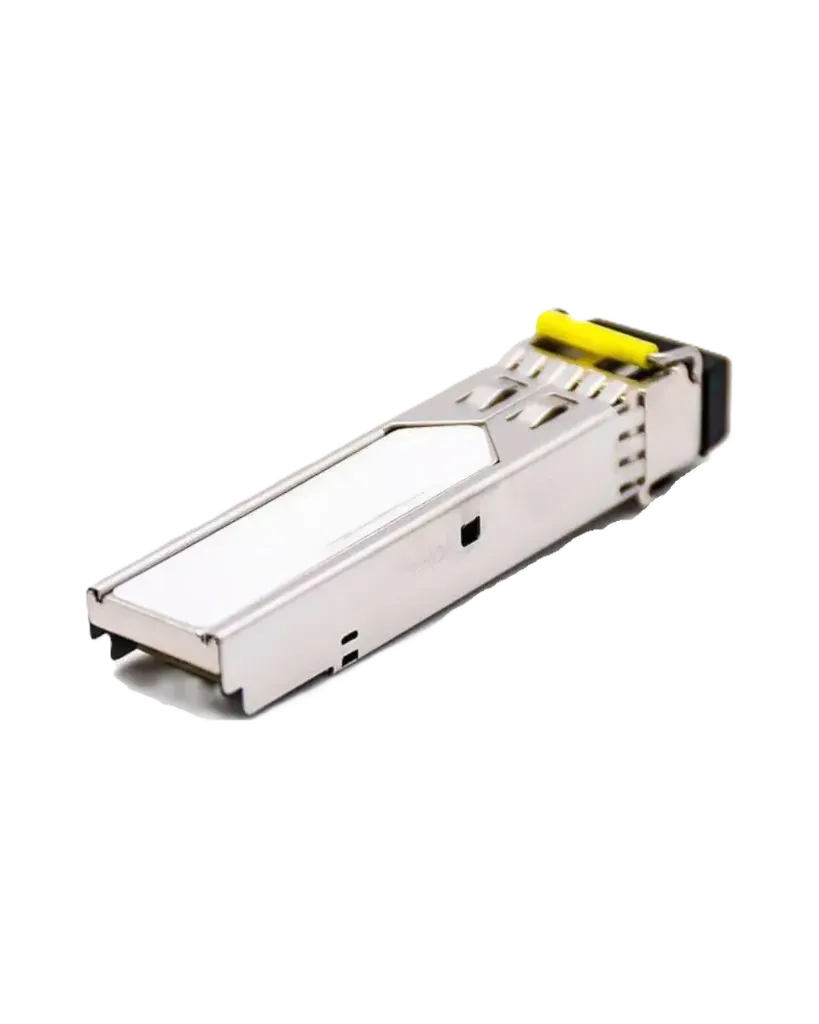

Transceptor SFP BiDi 1.25Gbps TX1550nm/RX1310nm 10km Conector LC — NXSFPWDM0210BD
Módulo transceptor óptico SFP bidireccional, con doble tasa de datos de 1.25Gbps/1.063Gbps, diseñado para transmisión sobre una sola fibra monomodo mediante conector LC dúplex. Integra un láser DFB que transmite a 1550nm y un fotodetector PIN que recibe a 1310nm, alcanzando distancias de transmisión de hasta 10 kilómetros.
Características principales:
- Tipo: Transceptor óptico bidireccional (BiDi), monofibra
- Conector: LC dúplex
- Longitud de onda de transmisión (Tx): 1550nm (láser DFB)
- Longitud de onda de recepción (Rx): 1310nm (fotodetector PIN)
- Velocidad de datos: 1.25Gbps (Gigabit Ethernet) / 1.063Gbps (Fiber Channel)
- Distancia de transmisión: hasta 10 km
- Tipo de fibra: Monomodo (SMF)
- Soporte de Monitoreo de Diagnóstico Digital (DDM), con calibración interna o externa, conforme a SFF-8472
- Compatible con SONET OC-24-LR-1
- Cumplimiento de estándares: SFP MSA, RoHS
- Alimentación: fuente única de +3.3V
Especificaciones ópticas (transmisor):
- Longitud de onda central: 1480 a 1580 nm (típico 1550nm)
- Potencia de salida promedio: -9 a -3 dBm
- Relación de extinción: mínimo 9 dB
Especificaciones ópticas (receptor):
- Longitud de onda central: 1260 a 1360 nm (típico 1310nm)
- Sensibilidad de recepción: hasta -22 dBm
- Sobrecarga del receptor: -3 dBm
Especificaciones ambientales:
- Temperatura de operación estándar: 0°C a 70°C
- Variante extendida disponible: -40°C a 85°C
Aplicaciones:
- Gigabit Ethernet
- Fiber Channel
- Interfaz switch a switch
- Aplicaciones de backplane conmutado
- Interfaz router/servidor
- Otros sistemas de transmisión óptica
Módulo ideal para enlaces de mediana distancia en redes de telecomunicaciones y empresariales, permitiendo ahorrar fibra óptica al utilizar un solo hilo para transmisión y recepción simultánea. Debe usarse en pareja con un transceptor complementario de longitud de onda invertida (Tx1310nm/Rx1550nm).
