TRANSCEPTOR SFP+ 10GBASE-SR 10G 850NM 300M LC MULTIMODO DDM NXSFPP8510GSR.pdf

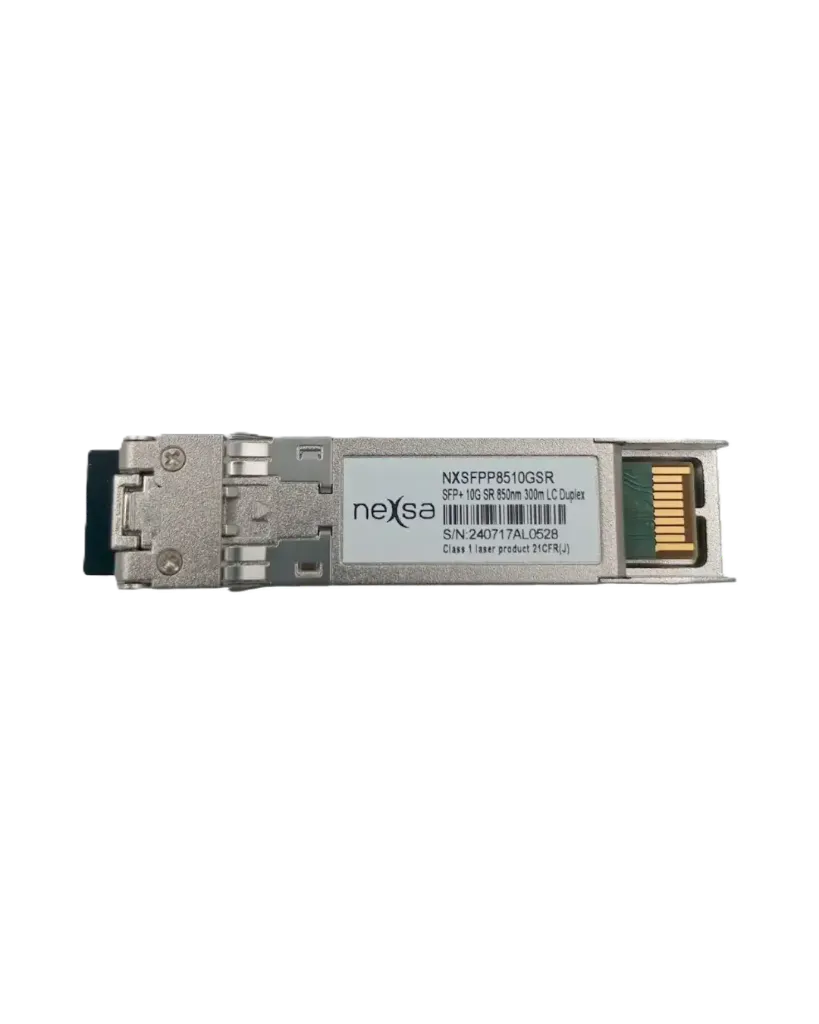

Transceptor SFP+ 10GBASE-SR 850nm 300m Conector LC — NXSFPP8510GSR
Módulo transceptor óptico SFP+ de 10Gb/s, diseñado para enlaces Ethernet de 10 Gigabit sobre fibra multimodo. Cumple con los estándares SFF-8431, SFF-8432, IEEE 802.3ae 10GBASE-SR/SW y 10G Fibre Channel 1200-Mx-SN-I. Las funciones de diagnóstico digital están disponibles vía interfaz serial de 2 hilos, conforme a SFF-8472.
Características principales:
- Tipo: Transceptor óptico SFP+, conector LC dúplex
- Estándar: 10GBASE-SR/SW
- Longitud de onda: 850nm (láser VCSEL calentado/"heated")
- Velocidad de datos: 9.95 a 10.5 Gb/s
- Tasa de error de bit (BER): hasta 10⁻¹²
- Módulo tipo "limiting" (receptor limitador)
- Interfaz eléctrica de recepción limitante
- Funciones de diagnóstico digital integradas
- Alimentación: fuente única de 3.3V
- Consumo eléctrico: menor a 1W
- Rango de temperatura comercial: 0°C a 70°C
- Cumplimiento RoHS-6 (libre de plomo), Directiva 2011/65/EU
Distancias máximas soportadas (según tipo de fibra):
- 62.5µm OM1 (160/200 MHz·km): 26-33 m
- 50µm OM2 (400/500 MHz·km): 66-82 m
- 50µm OM3 (2000 MHz·km): hasta 300 m
- 50µm OM4 (4700 MHz·km): hasta 400 m
Especificaciones ópticas (transmisor):
- Potencia de lanzamiento promedio: -7.3 a -1 dBm
- Longitud de onda óptica: 840 a 860 nm
- Relación de extinción óptica: 3.0 a 5.5 dB
Especificaciones ópticas (receptor):
- Sensibilidad de recepción (OMA) @ 10.3Gb/s: hasta -11.1 dBm
- Potencia máxima de entrada: +0.5 dBm
- Rango de longitud de onda: 840 a 860 nm
Dimensiones físicas:
- 56.55 × 13.6 × 8.5 mm (largo × alto × ancho, aprox.)
Módulo ideal para enlaces Ethernet de 10 Gigabit de corto alcance en centros de datos y redes empresariales que utilicen infraestructura de fibra multimodo existente.
