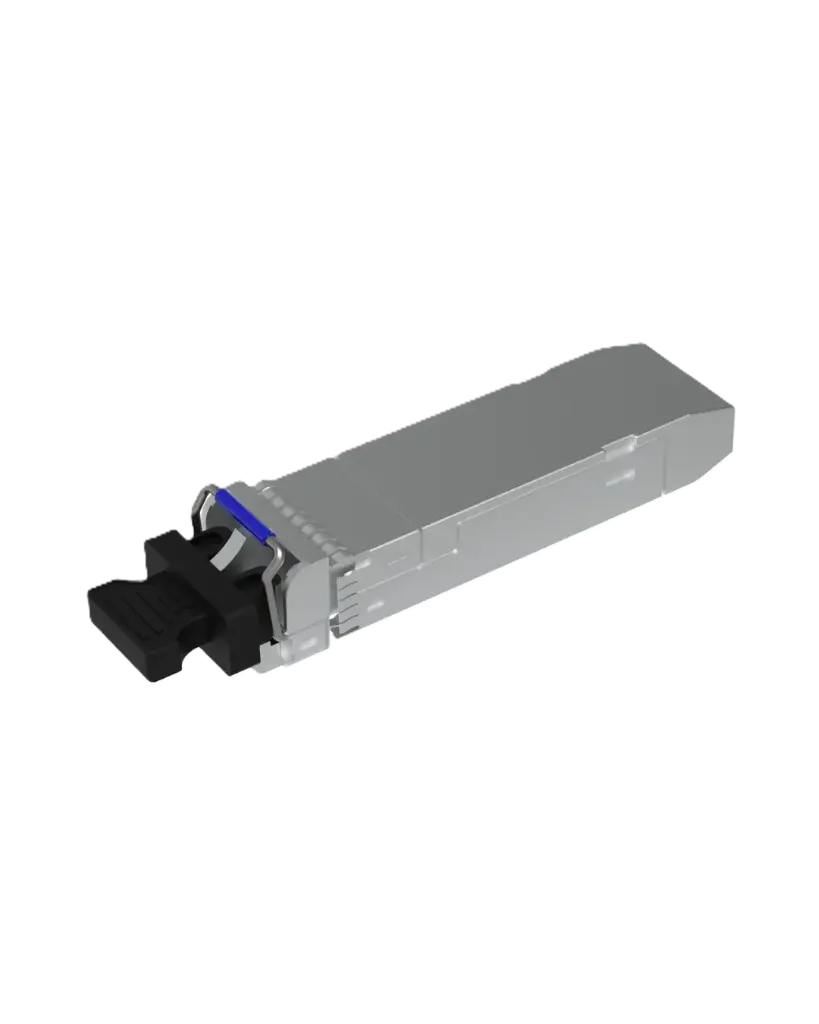

Transceptor Óptico SFP+ 10GBASE-ER 1550nm 40km DDM Industrial — NXSFP1510GER
Módulo transceptor óptico SFP+ que soporta enlaces de hasta 40 km sobre fibra monomodo (SMF). Cumple con las normas SFF-8431, SFF-8432, 10GFC Rev 4.0 y 10GBASE-ER. Las funciones de diagnóstico digital están disponibles mediante una interfaz serial de 2 hilos, conforme a la especificación SFF-8472. Está clasificado para rango de temperatura industrial, apto para entornos industriales exigentes como telecomunicaciones, procesamiento y gestión de datos, automatización industrial y de fábricas, aplicaciones al aire libre, sistemas de transporte inteligente (ITS), marina, petróleo y gas, y minería.
Características principales:
- Receptor de alta sensibilidad
- Transmisor EML de 1550nm
- Disipación de potencia: menor a 1.8W
- Conector LC dúplex, conexión en caliente (hot-pluggable)
- Fuente de alimentación única de 3.3V con interfaz lógica TTL
- Interfaz de 2 hilos con Monitoreo de Diagnóstico Digital integrado (DDM)
- Rango de temperatura industrial: -40°C a 85°C
Especificaciones ópticas del transmisor:
- Presupuesto de energía óptica: 14 dB
- Tasa de datos: 0.6 a 9.953/10.3125 Gbps
- Longitud de onda central: 1528 a 1565 nm (típico 1550 nm)
- Ancho espectral (-20dB): máx. 1 nm
- Potencia de salida promedio: -2 a 4 dBm
- Relación de extinción: mínimo 7.5 dB
- Potencia promedio del transmisor apagado: máx. -30 dBm
- Relación de supresión de modo lateral (SMSR): mínimo 30 dB
- Penalización de dispersión del transmisor: máx. 3 dB
- Tiempo de activación de desactivación del transmisor: máx. 10 μs
Especificaciones ópticas del receptor:
- Longitud de onda central: 1260 a 1600 nm (típico 1550 nm)
- Sensibilidad del receptor: máx. -16 dBm
- Sobrecarga del receptor: mínimo 0 dBm
- LOS desactivado: máx. -18 dBm
- LOS activado: mínimo -30 dBm
Condiciones ambientales:
- Temperatura de almacenamiento: -40°C a 85°C
- Humedad relativa de operación: máx. 95%
- Voltaje máximo de alimentación: -0.5 a 3.6V
Aplicaciones:
- 10GBASE-LR (10.31 Gbps) y 10GBASE-LW (9.95 Gbps)
Solución robusta de grado industrial, ideal para enlaces de larga distancia (hasta 40 km) en redes de 10 Gigabit que operan en condiciones ambientales exigentes, con diagnóstico digital en tiempo real.
