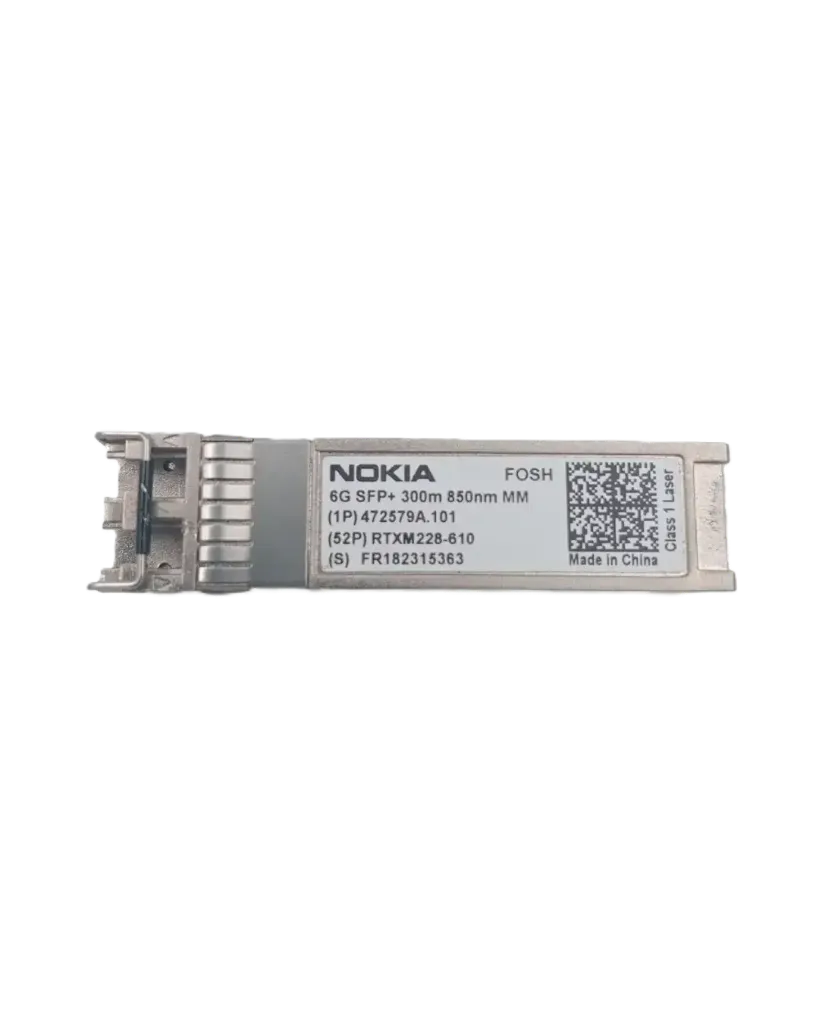

Transceptor Óptico SFP+ 6.144Gb/s Multimodo 850nm LC — RTXM228-610
Transceptor óptico de alta velocidad en factor de forma SFP+, diseñado para soportar enlaces seriales de alto rendimiento sobre fibra óptica multimodo, a las tasas de señalización utilizadas en aplicaciones de estaciones base inalámbricas bajo los protocolos OBSAI y CPRI, así como aplicaciones relacionadas. Cumple con las especificaciones eléctricas y mecánicas SFF-8431 y SFF-8432.
Descripción funcional:
El transmisor convierte datos eléctricos seriales CML en datos ópticos seriales. Incluye una entrada de deshabilitación del transmisor (Tx_Dis) compatible con colector abierto; cuando se activa en alto, el transmisor se apaga. El receptor convierte los datos ópticos seriales en datos eléctricos seriales CML e incluye una señal de Pérdida de Señal (LOS) compatible con colector abierto, que indica potencia óptica insuficiente para una recepción confiable. Las funciones de diagnóstico digital están disponibles mediante una interfaz serial de 2 hilos, conforme a la norma SFF-8472.
Características principales:
- Cumplimiento con el estándar SFP+ MSA
- Cumplimiento total con RoHS
- Alcance de hasta 300 m sobre fibra multimodo OM3 de 50 µm
- Láser VCSEL de 850 nm
- Conector LC dúplex
- Conector de 20 pines hot-pluggable (conexión en caliente)
- Bajo consumo de energía: menor a 1.0W
- Rango de temperatura de operación amplio: -40°C a 85°C
- Alimentación: fuente única de +3.3V ±5%
- Monitoreo digital conforme a SFF-8472 Rev 10
- Monitoreo en tiempo real de: potencia óptica transmitida, potencia óptica recibida, corriente de polarización del láser, temperatura y voltaje de alimentación
Especificaciones de rendimiento:
- Tasa de bits: 2.4576 a 6.25 Gb/s (nominal 6.1445 Gb/s)
- Potencia óptica de salida: -8.0 a -1.0 dBm
- Detector: PIN
- Sensibilidad (OMA): menor a -11.5 dBm
- Longitud de onda nominal: 840–860 nm (típico 850 nm)
- Relación de extinción: mínimo 3.0 dB
- Alcance: 300 m sobre fibra OM3
Condiciones ambientales:
- Temperatura de almacenamiento: -40°C a 85°C
- Humedad relativa: 0% a 95%
- Voltaje de alimentación: 3.14V a 3.46V
- Corriente de alimentación: típico 180 a 285 mA
Aplicaciones:
- Interconexión de sistemas de estaciones base inalámbricas y celulares: tasas OBSAI de 6.144Gb/s y 3.072Gb/s; tasas CPRI de 4.9152Gb/s y 2.4576Gb/s
- Almacenamiento de datos 2/4G Fibre Channel
Normas: SFF-8432, SFF-8431, SFF-8472.
Solución de alto rendimiento y amplio rango de temperatura, ideal para infraestructura de telecomunicaciones móviles que requiera enlaces ópticos de alta velocidad y diagnóstico digital en tiempo real.
