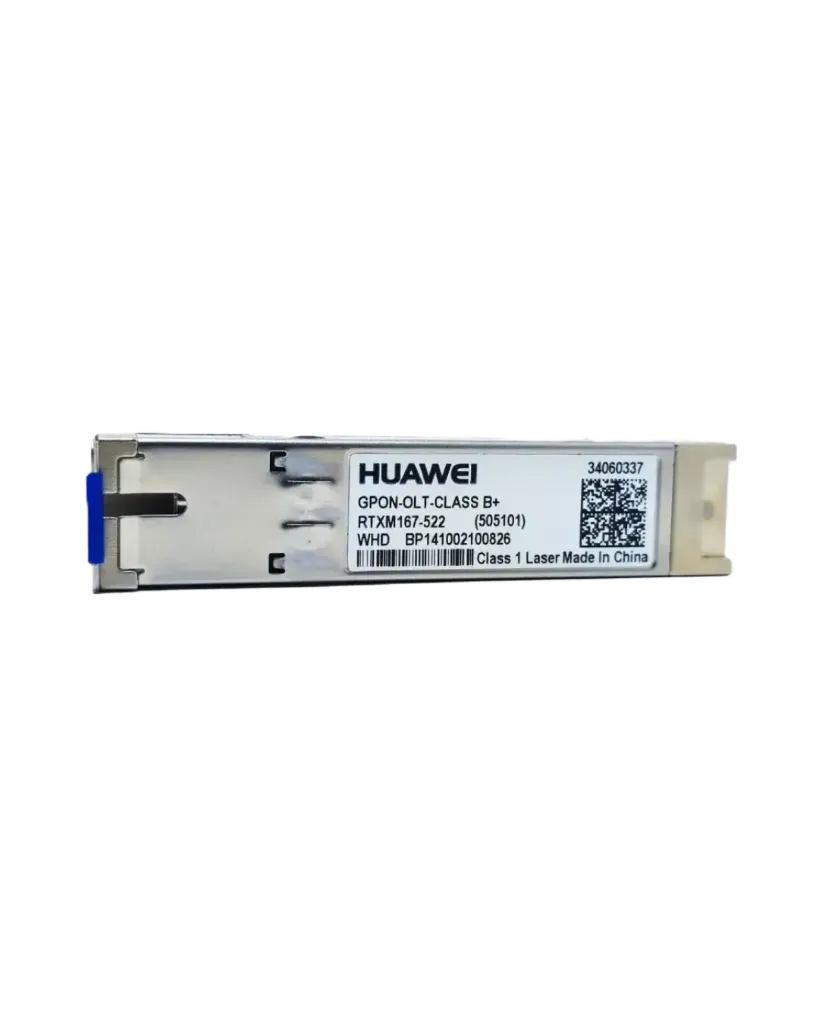

Transceptor Óptico SFP GPON OLT Clase B+ — RTXM167-522
Transceptor óptico en factor de forma SFP, diseñado específicamente para el lado OLT de redes ópticas pasivas de capacidad gigabit (GPON), cumpliendo con el estándar ITU-T G.984.2 Clase B+ y con el Acuerdo Multi-Fuente (MSA) de Transceptores SFP (julio de 2000). Integra un subconjunto óptico bidireccional de fibra única, con transmisor láser DFB continuo a 1490nm y receptor APD/TIA en modo ráfaga (burst-mode) a 1310nm, mediante un acoplador WDM integrado.
Características principales:
- Formato: SFP, paquete metálico
- Interfaz óptica: receptáculo SC único
- Transmisor: láser DFB continuo, 1490nm
- Receptor: APD/TIA en modo ráfaga, 1310nm
- Conexión en caliente (hot-pluggable)
- Alimentación: fuente única de +3.3V
- Bajo consumo de energía
- Función de silenciamiento de tiempo de guarda (guard time squelch)
- Monitoreo digitalizado de potencia óptica en modo ráfaga
- Interfaz de entrada/salida de datos compatible con LVPECL
- Control de reinicio del receptor compatible con LVTTL
- Indicación de detección de potencia de ráfaga (burst-power-detect) compatible con LVTTL
- Estándar de seguridad láser Clase 1
- Excelentes características EMI y EMC
- Función de protección ESD
- Cumplimiento normativo RoHS
Especificaciones de rendimiento:
- Velocidad de datos TX: 2.488 Gb/s (nominal 2488.32 Mbps)
- Velocidad de datos RX: 1.244 Gb/s (nominal 1244.16 Mbps)
- Longitud de onda de transmisión: 1480–1500 nm (típico 1490 nm)
- Potencia óptica de lanzamiento: +1.5 a +5 dBm
- Sensibilidad del receptor: -28 dBm
- Potencia óptica máxima de entrada (overload): -8 dBm
- Longitud de onda de recepción: 1260–1360 nm (típico 1310 nm)
- Relación de extinción: mínimo 9.0 dB
- Relación de supresión de modo lateral (SMSR): mínimo 30 dB
Condiciones ambientales:
- Temperatura de operación: 0°C a 70°C
- Temperatura de almacenamiento: -40°C a 85°C
- Humedad relativa: 5% a 95%
- Voltaje de alimentación recomendado: 3.135V a 3.465V
Cumplimiento de compatibilidad electromagnética y seguridad:
- ESD (pines eléctricos): MIL-STD-883E Método 3015.7, Clase 1 (>1.5kV)
- Inmunidad ESD: IEC61000-4-2, Clase 2 (>4.0kV)
- EMI: CISPR22/EN55022 Clase B
- Inmunidad electromagnética: IEC61000-4-3 Clase 2 / EN55024
- Seguridad ocular láser: FDA 21 CFR 1040.10/1040.11, UL, TUV EN 60825-1 (Clase 1)
Solución robusta para el despliegue del lado OLT en redes GPON Clase B+, con diagnóstico avanzado en tiempo real y excelente inmunidad a interferencias electromagnéticas.
