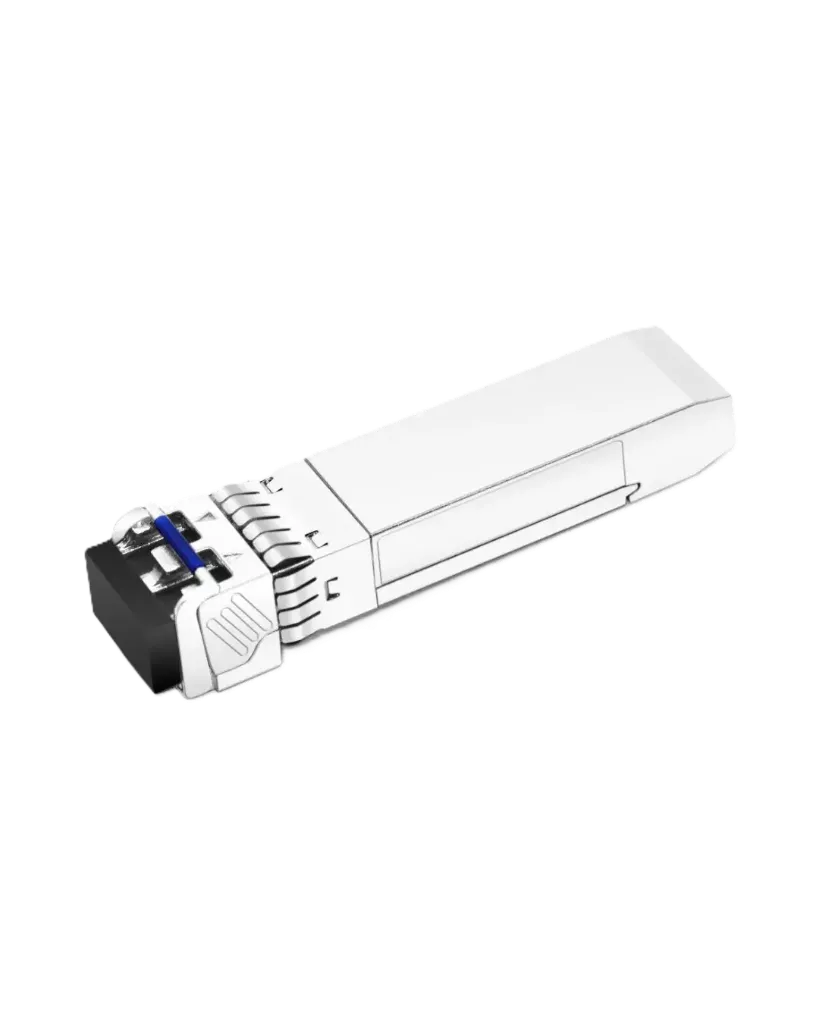

Transceptor SFP+ BiDi 10GBASE-BX TX1330nm/RX1270nm 20km Conector LC — NXSFPP10GBD3320D
Módulo transceptor óptico SFP+ bidireccional, diseñado para transmisión sobre una sola fibra monomodo (SMF), conforme a ITU-T G.652. Integra un láser DFB que transmite a 1330nm y un fotodiodo PIN que recibe a 1270nm, alcanzando distancias de transmisión de hasta 20 kilómetros.
Características principales:
- Tipo: Transceptor óptico bidireccional (BiDi) SFP+, monofibra
- Conector: LC dúplex, compatible con SFP+ MSA
- Longitud de onda de transmisión (Tx): 1330nm (láser DFB)
- Longitud de onda de recepción (Rx): 1270nm (fotodiodo PIN)
- Velocidad de datos: hasta 10.3125 Gbps
- Distancia de transmisión: hasta 20 km (SMF)
- Interfaz de dos hilos con Monitoreo de Diagnóstico Digital (DDM) integrado
- EEPROM con funcionalidad de ID de serie
- Alimentación: fuente única de +3.3V, lógica LVTTL
- Cumplimiento de estándares: FC_PI_4 REV 7.0, SFP+ MSA
- Consumo eléctrico: menor a 1.5W
Especificaciones ópticas:
- Potencia de lanzamiento promedio (Tx): -5 a 0 dBm
- Sensibilidad de recepción: -14.4 dBm
- Relación de supresión de modo lateral (SMSR): mínimo 30 dB
- Relación de extinción: mínimo 3.5 dB
Especificaciones ambientales:
- Temperatura de operación comercial: 0°C a 70°C
- Variante industrial disponible: -40°C a 85°C
Aplicaciones:
- 10GBASE-BX (10.3125 Gb/s y 9.953 Gb/s)
- 1000Base-LX Ethernet
- Fibre Channel: 1x/2x/4x/8x FC (hasta 8.5Gbps)
Módulo indicado para enlaces de largo alcance en redes Ethernet y Fibre Channel de 10G, permitiendo ahorrar fibra óptica al utilizar un solo hilo para transmisión y recepción simultánea. Debe usarse en pareja con un transceptor complementario de longitud de onda invertida (Tx1270nm/Rx1330nm).
