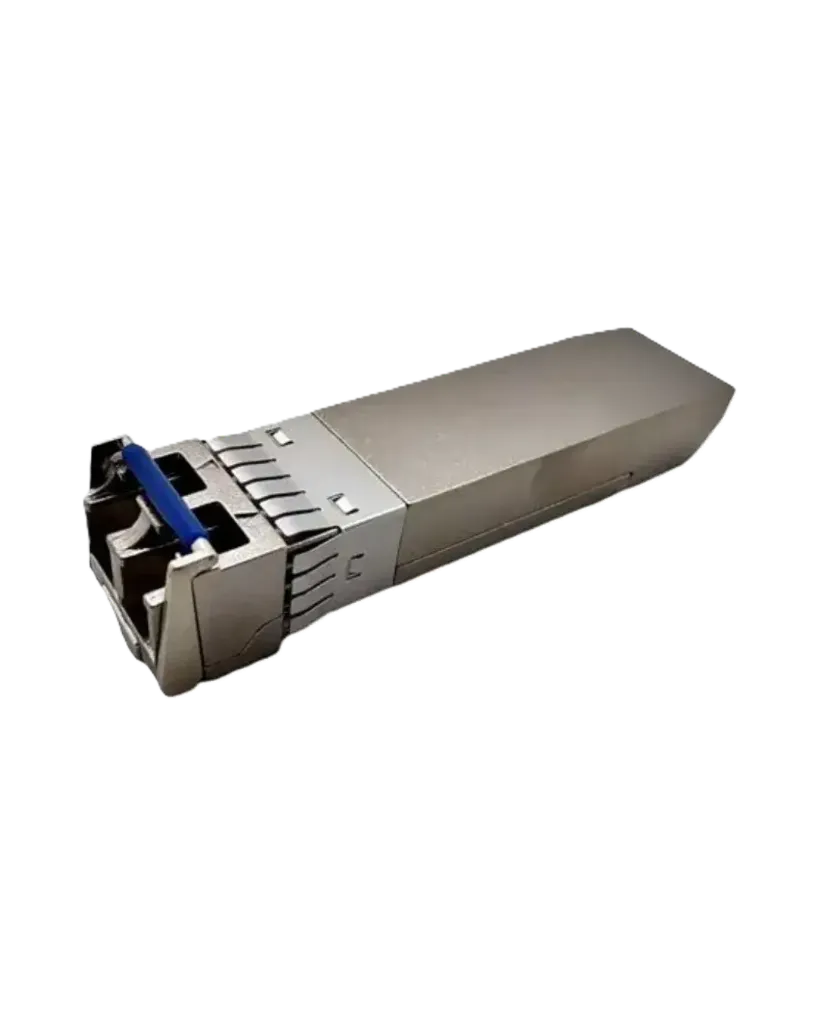

Transceptor Óptico SFP BiDi 1310nm-TX/1490nm-RX 10km — 6C-WDM10-1314D
Transceptor óptico bidireccional (BiDi) en factor de forma SFP, de fibra única, que soporta doble tasa de datos de 1.25Gbps/1.063Gbps. Utiliza un láser FP de 1310nm y un fotodetector PIN para transmisión de hasta 10km. Cumple con el Acuerdo Multi-Fuente (MSA) para SFP y con la especificación SFF-8472, mediante un receptáculo LC dúplex.
Características principales:
- Tasa de datos dual: 1.25Gbps / 1.063Gbps
- Transmisor láser FP de 1310nm
- Receptor PIN
- Alcance de transmisión: 10 km sobre fibra monomodo
- Conector: LC dúplex
- Monitoreo de Diagnóstico Digital (DDM): calibración interna o externa
- Compatible con SONET OC-24-LR-1
- Cumplimiento con RoHS
- Fuente de alimentación única de +3.3V
- Temperatura de operación (caja): Estándar 0°C a +70°C / Extendida -40°C a +85°C
Especificaciones ópticas del transmisor:
- Longitud de onda central: 1260 a 1360 nm (típico 1310 nm)
- Ancho espectral (RMS): máx. 4 nm
- Potencia de salida promedio: -9 a -3 dBm
- Relación de extinción: mínimo 9 dB
- Tiempo de subida/bajada óptico (20%-80%): máx. 0.26 ns
Especificaciones ópticas del receptor:
- Longitud de onda central: 1470 a 1510 nm (típico 1490 nm)
- Sensibilidad del receptor: máx. -23 dBm
- Sobrecarga del receptor: -3 dBm
- LOS activado: mínimo -30 dBm
- LOS desactivado: máx. -24 dBm
Condiciones ambientales:
- Voltaje de alimentación: 3.13V a 3.47V (típico 3.3V)
- Corriente de alimentación: máx. 300 mA
- Temperatura de almacenamiento: -40°C a +85°C
- Humedad de operación: 5% a 85%
Aplicaciones:
- Gigabit Ethernet
- Canal de Fibra (Fibre Channel)
- Interfaz switch a switch
- Aplicaciones de backplane conmutado
- Interfaz router/servidor
- Otros sistemas de transmisión óptica
Solución BiDi de fibra única, ideal para redes Gigabit Ethernet que requieren ahorro de fibra óptica en enlaces de hasta 10 km, con monitoreo de diagnóstico digital integrado.
