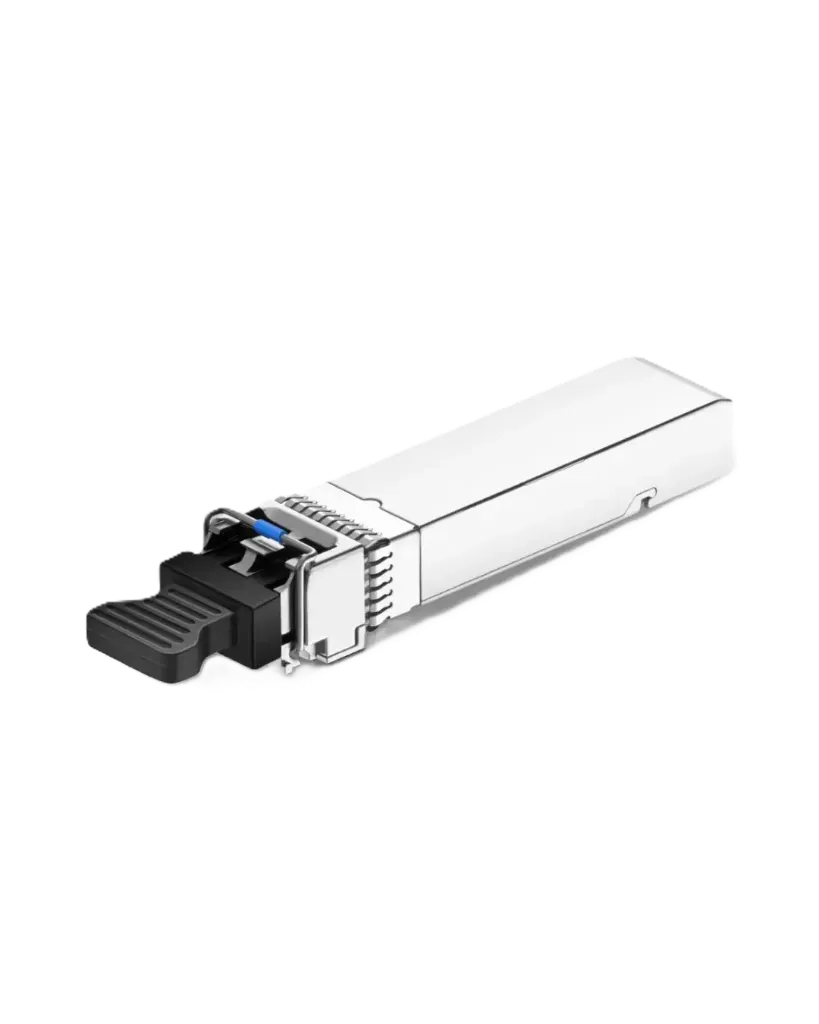

Transceptor Óptico SFP 1000Base-LX 1310nm 10km DDM Industrial — NXSFP13GELXD
Módulo transceptor de alto rendimiento y costo eficiente, que soporta doble tasa de datos de 1.25Gbps/1.0625Gbps con una distancia de transmisión de 10 km sobre fibra monomodo. El transceptor está compuesto por tres secciones: un transmisor láser FP, un fotodiodo PIN integrado con un preamplificador de transimpedancia (TIA), y una unidad de control MCU. Todos los módulos cumplen con los requisitos de seguridad láser Clase I.
Características principales:
- Factor de forma: SFP
- Velocidad de operación: hasta 1.25 Gbps (dual-rate 1.063/1.25 Gbps)
- Alcance: 10 km sobre fibra monomodo (SMF) de 9/125 μm; 550 m sobre fibra multimodo (MMF)
- Conector: LC dúplex, conexión en caliente (hot-pluggable)
- Aplicaciones soportadas: Gigabit Ethernet (GBE), Canal de Fibra (FC)
- Fuente de alimentación única de 3.3V
- Temperatura de operación (caja): -40°C a +85°C (grado industrial)
- Consumo de energía: máx. 1W
- Seguridad láser Clase 1, cumple con FDA e IEC60825-1
- Cumplimiento con especificación SFP MSA y SFF-8472
- Compatible con RoHS 2.0
- Tipo de calibración DDM: calibración interna
Especificaciones ópticas del transmisor (a 1.25Gb/s):
- Tipo de láser: FP
- Potencia de salida promedio: -9 a -3 dBm
- Longitud de onda central: 1310 nm
- Rango de longitud de onda: 1260 a 1360 nm
- Ancho espectral: máx. 4 nm
- Relación de extinción: 8.2 dB
- Cumplimiento de máscara de ojo: conforme a IEEE 802.3
Especificaciones ópticas del receptor:
- Longitud de onda de operación: 1260 a 1620 nm
- Sensibilidad: -21 dBm
Condiciones ambientales:
- Temperatura de almacenamiento: -40°C a +85°C
- Humedad relativa: 0% a 85%
- Voltaje de alimentación: 3.135V a 3.465V
Aplicaciones:
- Switches y routers Gigabit Ethernet
- Infraestructura de switches de Canal de Fibra
Solución robusta de grado industrial, ideal para enlaces Gigabit Ethernet de media distancia sobre fibra monomodo en entornos con condiciones ambientales exigentes, con monitoreo de diagnóstico digital integrado.
