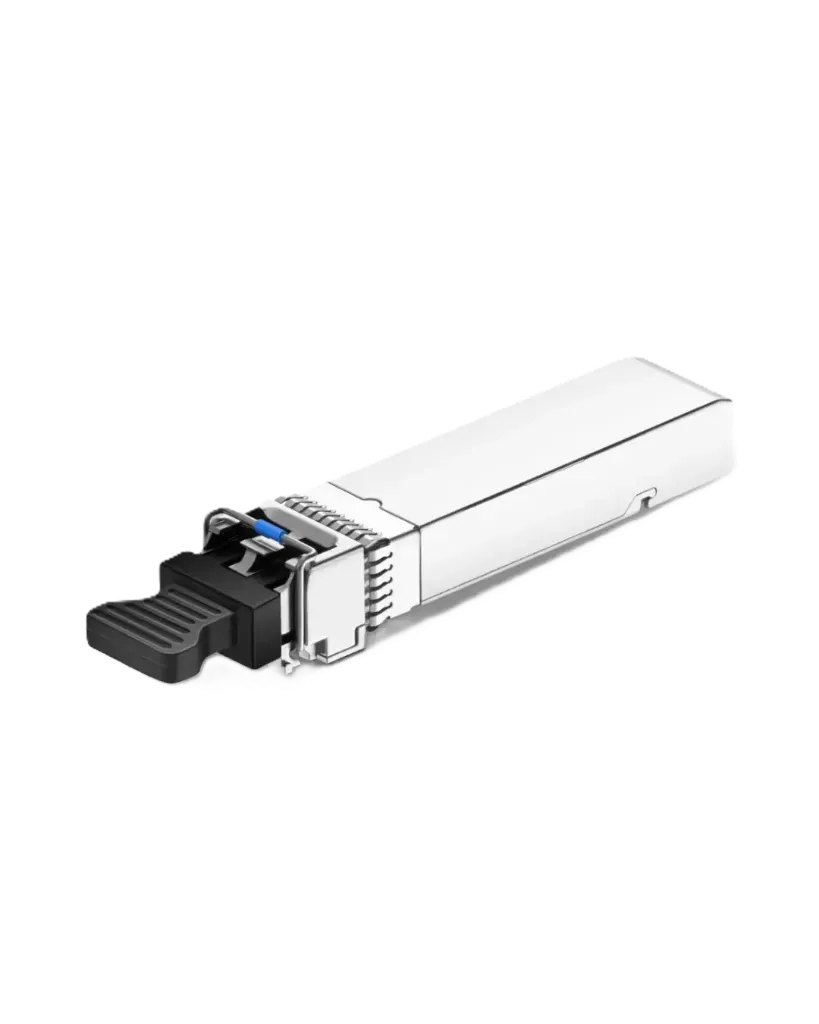

Transceptor Óptico SFP+ 10GBASE-BX Bidireccional 1330nm/1270nm 10km LC — NXSFP10GBD3310D
Transceptor óptico en factor de forma SFP+ pequeño (20 pines), diseñado para comunicaciones de datos ópticas dúplex sobre fibra única, del tipo BiDi (bidireccional), compatible con 10GBASE-LR/LW conforme a IEEE 802.3ae. Utiliza un transmisor láser DFB de pozo cuántico múltiple, con clasificación de seguridad láser Clase 1 según la norma IEC-60825, y un receptor con detector preamplificador InGaAs integrado.
Características principales:
- Velocidad de operación: hasta 11.3 Gbps (nominal 10.3125 Gbps)
- Tipo de transmisor/receptor: DFB Tx 1330nm / Rx 1270nm (fibra única bidireccional)
- Presupuesto de energía óptica: mínimo 9 dB
- Conector: LC
- Conexión en caliente (hot-pluggable)
- Disipación de potencia: menor a 1.5W
- Funciones de diagnóstico digital integradas, incluyendo monitoreo de potencia óptica
- Rango de temperatura comercial: 0°C a +70°C
- Alimentación única de 3.3V con interfaz lógica TTL
- Cumplimiento con SFP+ MSA (especificación SFF-8431)
- Cumplimiento con IEEE 802.3ae 10GBASE-LR y 10GBASE-LW
Especificaciones ópticas del transmisor (1330nm DFB):
- Longitud de onda central: 1320 a 1340 nm (típico 1330 nm)
- Ancho espectral (-20dB): máx. 1 nm
- Relación de supresión de modo lateral (SMSR): mínimo 30 dB
- Potencia de salida promedio: -8.2 a 0.5 dBm
- Relación de extinción: mínimo 3.5 dB
- Tiempo de activación de desactivación del transmisor: máx. 10 μs
Especificaciones ópticas del receptor (1270nm, PIN/TIA):
- Longitud de onda central: 1260 a 1280 nm
- Sensibilidad: máx. -14.4 dBm
- Sobrecarga del receptor: 0.5 dBm
- LOS activado: mínimo -30 dBm
- LOS desactivado: máx. -18 dBm
Alcance máximo soportado: 10 km
Especificaciones eléctricas:
- Voltaje de alimentación: 3.15V a 3.45V (típico 3.3V)
- Corriente de alimentación: máx. 430 mA
- Temperatura de almacenamiento: -40°C a +85°C
Aplicaciones:
- 10GBASE-LR (10.3125 Gbps) y 10GBASE-LW (9.953 Gbps)
- Tasas OBSAI: 6.144, 3.072, 1.536 y 0.768 Gb/s
- Tasas CPRI: 9.830, 7.373, 6.144, 4.915, 2.458, 1.229 y 0.614 Gb/s
- Otros enlaces ópticos
Solución compacta de fibra única bidireccional (BiDi), ideal para redes de 10 Gigabit que requieren ahorro de fibra en enlaces de hasta 10 km, con diagnóstico digital en tiempo real.
