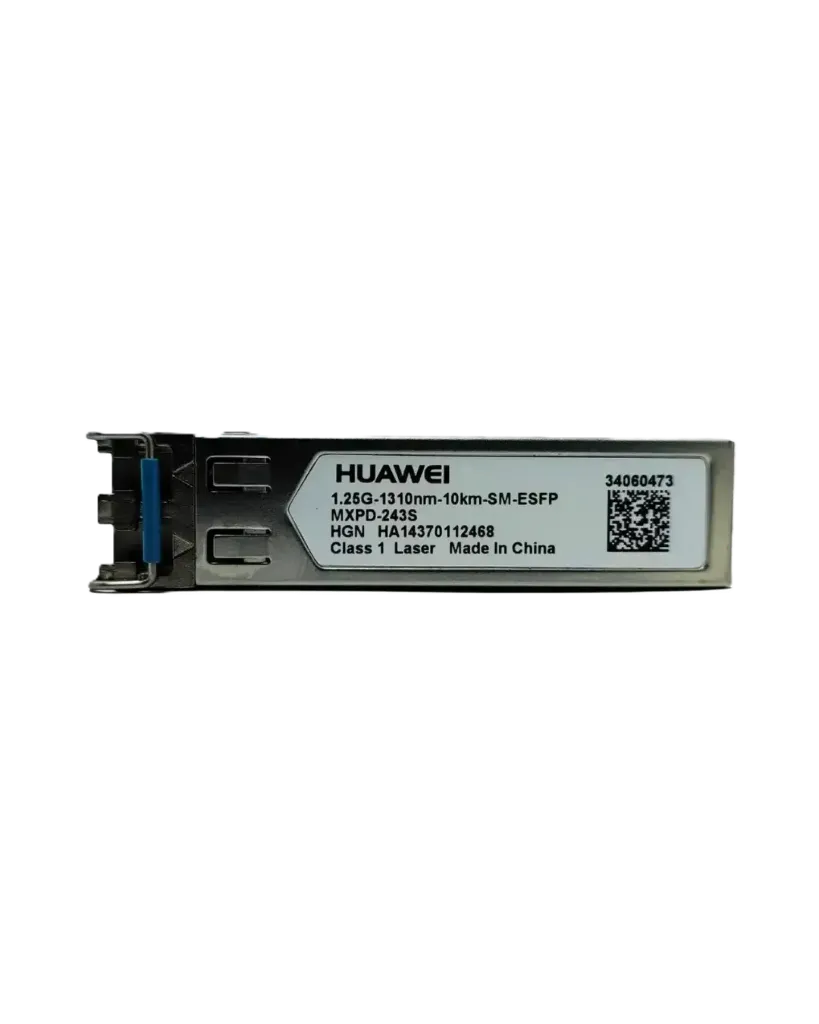

Transceptor Óptico SFP Compatible 1.25Gb/s Monomodo 1310nm — MXPD-243S-C
Transceptor óptico en factor de forma SFP, de alto rendimiento y costo eficiente, con interfaz óptica LC dúplex. Utiliza acoplamiento AC CML estándar para señal de alta velocidad y señales de control/monitoreo LVTTL. La sección receptora emplea un receptor PIN, y el transmisor utiliza un láser FP de 1310 nm, con un presupuesto de enlace de hasta 15dB.
Características principales:
- Velocidad de datos: hasta 1.25 Gb/s
- Conexión en caliente (Hot-Pluggable)
- Conector: LC dúplex
- Fibra: hasta 10km sobre SMF de 9/125μm (título de la ficha) — la tabla de parámetros ópticos indica una longitud de enlace máxima soportada de 20 km a 1.25Gb/s
- Transmisor láser FP de 1310 nm
- Fuente de alimentación única de +3.3V
- Interfaz de monitoreo compatible con SFF-8472 (DOM)
- Potencia máxima: menor a 1W
- Rango de temperatura de operación comercial: 0°C a 70°C
- Cumplimiento RoHS y libre de plomo
Aplicaciones:
- Redes de Metro/Acceso
- Ethernet 1000Base-LX de 1.25 Gb/s
- 1 x Canal de Fibra (Fibre Channel)
- Otros enlaces ópticos
Especificaciones eléctricas (Top = -40 a 85°C, Vcc = 3.135 a 3.465V):
- Voltaje de alimentación: 3.135V a 3.465V (típico)
- Corriente de alimentación: máx. 300 mA
- Potencia máxima: 1W
Especificaciones ópticas (Top = -40 a 85°C, Vcc = 3.135 a 3.465V):
- Longitud de onda central: 1270 a 1360 nm (típico 1310 nm)
- Potencia óptica de salida: -9 a -3 dBm
- Relación de extinción: 8.2 dB
- Sensibilidad del receptor: máx. -24 dBm
- Sobrecarga del receptor: -3 dBm
- Tasa de bits: 1.25 Gb/s
- Tasa de error de bits (BER): 10⁻¹²
- Presupuesto total del sistema: 15 dB
- Seguridad láser: cumple con IEEE 802.3z (Clase 1)
Condiciones ambientales:
- Temperatura de almacenamiento: -40°C a +85°C
- Temperatura de operación (caja): 0°C a +70°C
- Humedad relativa: 0% a 85%
Solución robusta y económica para enlaces Gigabit Ethernet 1000Base-LX de media distancia sobre fibra monomodo, con monitoreo de diagnóstico digital integrado.
