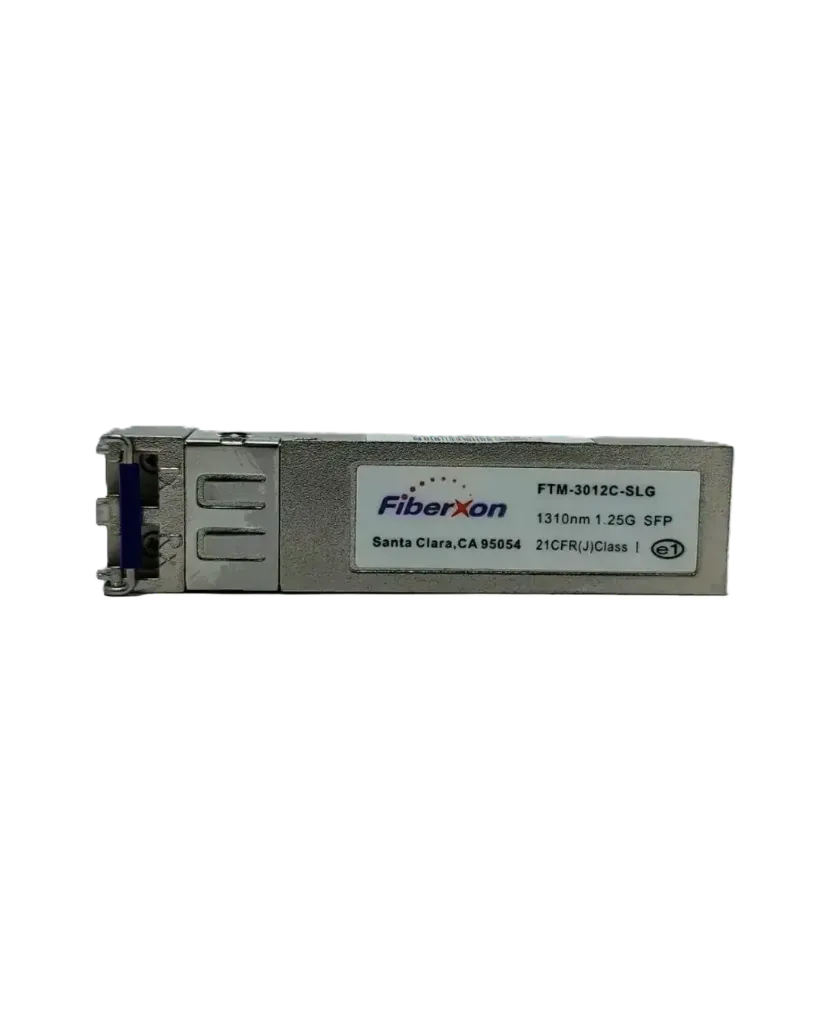

Transceptor SFP Óptico 1310nm, 1.25 Gb/s, Spring-Latch, Alcance 10km, Conector LC — FTM-3012C-SLG
Módulo transceptor SFP (Small Form Factor Pluggable) de alto rendimiento y costo eficiente, compatible con el acuerdo de multi-fuente SFP MSA. Cumple con IEEE 802.3z y especificaciones ANSI para Fibre Channel. Compatible con FCC 47 CFR Parte 15 Clase B, FDA 21 CFR 1040.10 y 1040.11 Clase I, Telcordia GR-468-CORE. Cumple con RoHS.
Características principales:
- Operación de doble tasa de datos: 1.25 Gbps / 1.0625 Gbps
- Transmisor láser FP (Fabry-Perot) de 1310nm y fotodetector PIN
- Transmisión de hasta 550m con fibra multimodo (MMF)
- Transmisión de 10 km a 20 km con fibra monomodo (SMF), según variante
- Información de identificación serial estándar compatible con SFP MSA
- Empaque SFP MSA con conector dúplex LC
- Mecanismo Spring-Latch para aplicaciones de alta densidad
- Muy baja EMI y excelente protección ESD
- Alimentación única de +3.3V
- Rango de temperatura de caso estándar: 0°C a +70°C
- Salida óptica deshabilitable mediante entrada lógica TTL de Tx Disable
- Indicación de Tx Fault para degradación del láser
- Indicación de pérdida de señal (LOS) del receptor
Aplicaciones:
- Interfaz switch a switch
- Aplicaciones de backplane conmutado
- Interfaz router/servidor
- Otros sistemas de transmisión óptica
Especificaciones eléctricas:
- Voltaje de alimentación: 3.13V a 3.47V
- Corriente de alimentación: típica 200mA, máxima 300mA
Especificaciones ópticas del transmisor (10km):
- Longitud de onda central: 1270 a 1355 nm
- Potencia óptica de salida promedio: -9.5 a -3 dBm
- Relación de extinción: mínimo 9 dB
- Ancho espectral (RMS): máximo 4 nm
Especificaciones ópticas del receptor (10km):
- Longitud de onda central: 1260 a 1570 nm
- Sensibilidad del receptor: -20 dBm
- Sobrecarga del receptor: -3 dBm
- Pérdida de retorno: mínimo 12 dB
Especificaciones generales:
- Tasa de datos: hasta 1.25 Gbps (Gigabit Ethernet) / 1.0625 Gbps (Fibre Channel)
- Compatible con el ojo óptico de salida según IEEE 802.3z y Fibre Channel ANSI
Cumplimiento regulatorio:
- Descarga electrostática (ESD) a pines eléctricos: Clase 1 (>500V), según MIL-STD-883E
- Interferencia electromagnética (EMI): compatible con FCC Parte 15 Clase B, EN55022 Clase B, VCCI Clase B
- Seguridad ocular láser: compatible con producto láser Clase I, según FDA 21CFR 1040.10/1040.11 y EN60950, EN/IEC 60825-1,2
Ideal para interconexión de switches, routers y servidores en aplicaciones de red que requieren alta densidad de puertos y bajo perfil de instalación gracias al mecanismo Spring-Latch.
