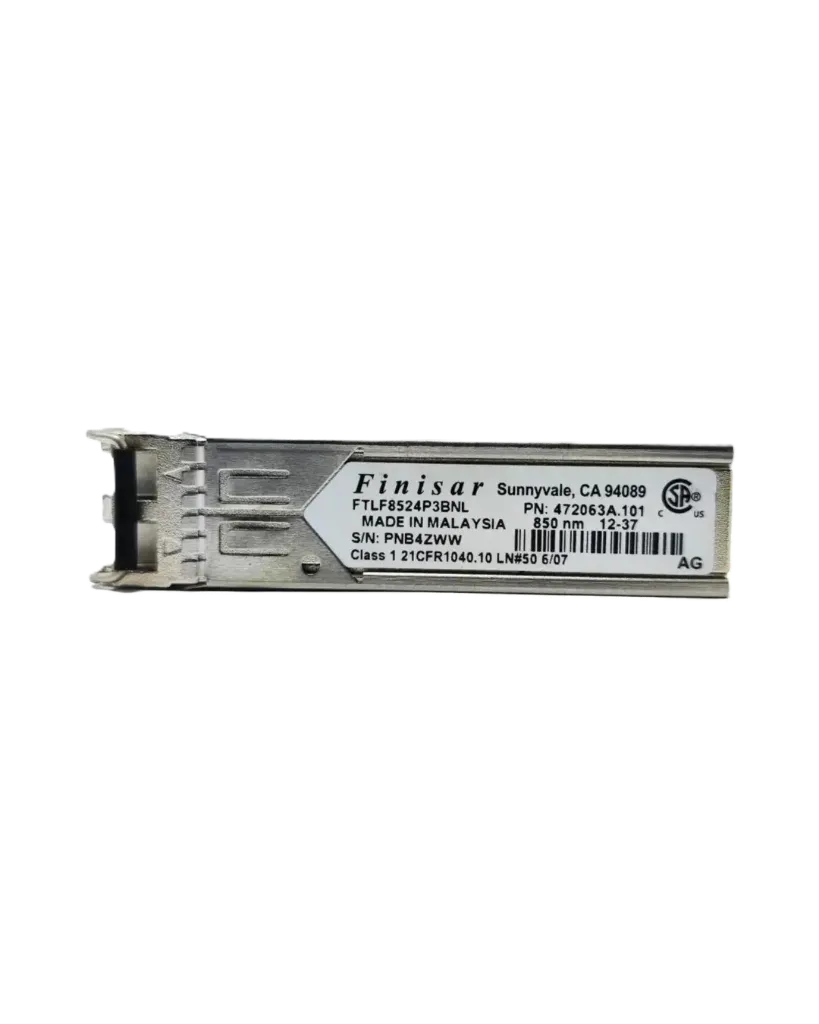

Transceptor SFP Óptico 850nm VCSEL, 3.7 Gb/s, Bajo Consumo, Conector LC — FTLF8524P3BNL
Módulo transceptor SFP (Small Form Factor Pluggable) de corta longitud de onda, compatible con el acuerdo de multi-fuente SFP MSA. Cumple con RoHS y libre de plomo (Directiva 2002/95/EC).
Características principales:
- Enlaces de datos bidireccionales de hasta 3.7 Gb/s
- Formato hot-pluggable (conexión en caliente) compatible con footprint SFP estándar
- Funciones de diagnóstico digital integradas, vía bus serial de 2 hilos
- Transmisor láser VCSEL de óxido, de 850nm
- Conector dúplex LC
- Alcance de hasta 300m sobre fibra multimodo de 62.5/125µm (OM3)
- Encapsulado metálico para baja emisión EMI
- Alimentación única de 3.3V
- Bajo consumo de potencia: menor a 0.5W
- Rango de temperatura de operación extendido: -40°C a +85°C
- Producto láser Clase 1, conforme al último estándar EN60825-1 e IEC60825-1 para sistemas de fibra óptica
Aplicaciones:
- Redes inalámbricas: OBSAI, CPRI, LTE
Especificaciones eléctricas:
- Voltaje de alimentación: 3.1V a 3.46V
- Corriente de alimentación: típica 130mA, máxima 144mA
- Impedancia diferencial de entrada: 100 Ohm (típica)
Especificaciones ópticas del transmisor:
- Potencia óptica de salida: mínimo -9 dBm
- Longitud de onda óptica: 830 a 860 nm
- Amplitud de modulación óptica (OMA): mínimo 247 µW
Especificaciones ópticas del receptor:
- Sensibilidad a 3.7 Gb/s (OMA): -13 dBm
- Potencia recibida promedio máxima: 0 dBm
- Longitud de onda central del receptor: 770 a 860 nm
Especificaciones generales:
- Tasa de datos: 3.7 Gb/s
- Tasa de error de bit (BER): menor a 10⁻¹²
- Longitud de fibra soportada sobre OM3: hasta 300m
Especificaciones ambientales:
- Temperatura de operación (caso): -40°C a +85°C
- Temperatura de almacenamiento: -40°C a +85°C
- Humedad relativa: 0% a 85%, sin condensación
Diagnóstico digital:
- Memoria de identificación estándar E²PROM en dirección A0h
- Interfaz de monitoreo de diagnóstico digital mejorada en dirección A2h, con acceso en tiempo real a temperatura del transceptor, corriente de polarización del láser, potencia óptica transmitida, potencia óptica recibida y voltaje de alimentación
- Compatible con calibración interna o externa según requerimiento del sistema host
- Sistema de alarmas y advertencias cuando los parámetros de operación se salen del rango normal
Ideal para aplicaciones de fronthaul en redes inalámbricas (OBSAI, CPRI, LTE) que requieren conectividad óptica de alta velocidad, bajo consumo y amplio rango de temperatura industrial.
