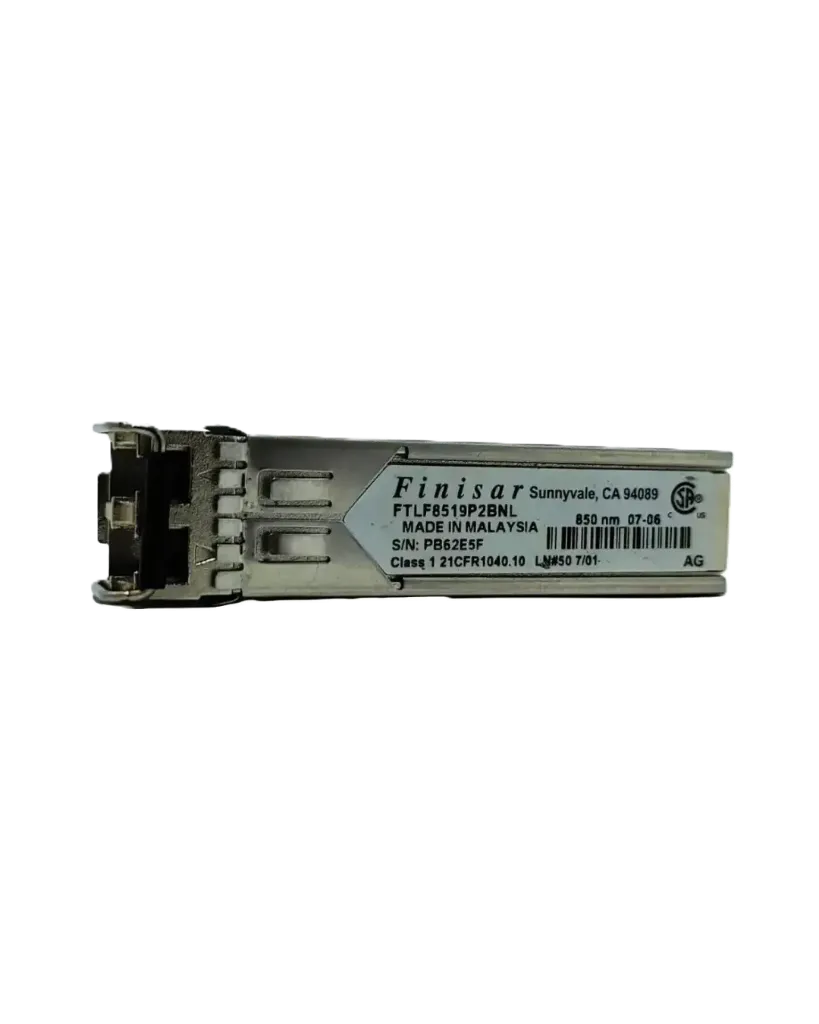

Transceptor SFP Óptico 850nm VCSEL, 2.125 Gb/s, Corta Longitud de Onda, Conector LC — FTLF8519P2BNL
Módulo transceptor SFP (Small Form Factor Pluggable) de corta longitud de onda, compatible con el acuerdo de multi-fuente SFP MSA. Cumple simultáneamente con los estándares Gigabit Ethernet (IEEE 802.3) y Fibre Channel (FC-PI-2 Rev. 5.0). Cumple con RoHS y libre de plomo (Directiva 2002/95/EC).
Características principales:
- Enlaces de datos bidireccionales de hasta 2.125 Gb/s
- Formato hot-pluggable (conexión en caliente) compatible con footprint SFP estándar
- Funciones de diagnóstico digital integradas, vía bus serial de 2 hilos
- Transmisor láser VCSEL de óxido, de 850nm
- Conector dúplex LC
- Alcance de hasta 500m sobre fibra multimodo de 50/125µm y hasta 300m sobre fibra multimodo de 62.5/125µm
- Encapsulado metálico para baja emisión EMI
- Alimentación única de 3.3V
- Baja disipación de potencia
- Rango de temperatura de operación extendido: -20°C a +85°C
- Producto láser Clase 1, conforme a regulaciones FDA/CDRH, IEC y EN 60825-1
- Certificado por TÜV y CSA para cumplir con los requisitos de seguridad ocular Clase 1 (EN/IEC 60825) y seguridad eléctrica (EN/IEC 60950)
Aplicaciones:
- Ethernet 1000Base-SX a 1.25 Gb/s
- Fibre Channel de doble tasa: 1.063 / 2.125 Gb/s
Especificaciones eléctricas:
- Voltaje de alimentación: 3.0V a 3.6V
- Corriente de alimentación: típica 180mA, máxima 240mA
- Impedancia diferencial de entrada: 100 Ohm (típica)
Especificaciones ópticas del transmisor:
- Potencia óptica de salida: -9 a -3 dBm
- Longitud de onda óptica: 830 a 860 nm
- Relación de extinción óptica a 1.25 Gb/s: mínimo 9 dB
Especificaciones ópticas del receptor:
- Sensibilidad a 1.0625 Gb/s: -20 dBm
- Sensibilidad a 2.125 Gb/s: -18 dBm
- Sensibilidad a 1.25 Gb/s: -20 dBm
- Potencia recibida promedio máxima: 0 dBm
- Longitud de onda central del receptor: 770 a 860 nm
Especificaciones generales:
- Tasa de datos: 1.062, 1.25 y 2.125 Gb/s
- Tasa de error de bit (BER): menor a 10⁻¹²
- Longitud de fibra soportada en MMF 50/125µm: hasta 550m (Gigabit Ethernet) / 300m (Fibre Channel 2x)
- Longitud de fibra soportada en MMF 62.5/125µm: hasta 300m (Gigabit Ethernet) / 150m (Fibre Channel 2x)
Especificaciones ambientales:
- Temperatura de operación (caso): -20°C a +85°C
- Temperatura de almacenamiento: -40°C a +85°C
- Humedad relativa: 0% a 85%, sin condensación
Diagnóstico digital:
- Memoria de identificación estándar E²PROM en dirección A0h
- Interfaz de monitoreo de diagnóstico digital mejorada en dirección A2h, con acceso en tiempo real a temperatura del transceptor, corriente de polarización del láser, potencia óptica transmitida, potencia óptica recibida y voltaje de alimentación
- Compatible con calibración interna o externa según requerimiento del sistema host
- Sistema de alarmas y advertencias cuando los parámetros de operación se salen del rango normal
Ideal para redes de datos de corto y mediano alcance en centros de datos y entornos empresariales, combinando compatibilidad dual con Gigabit Ethernet y Fibre Channel en un solo módulo.
