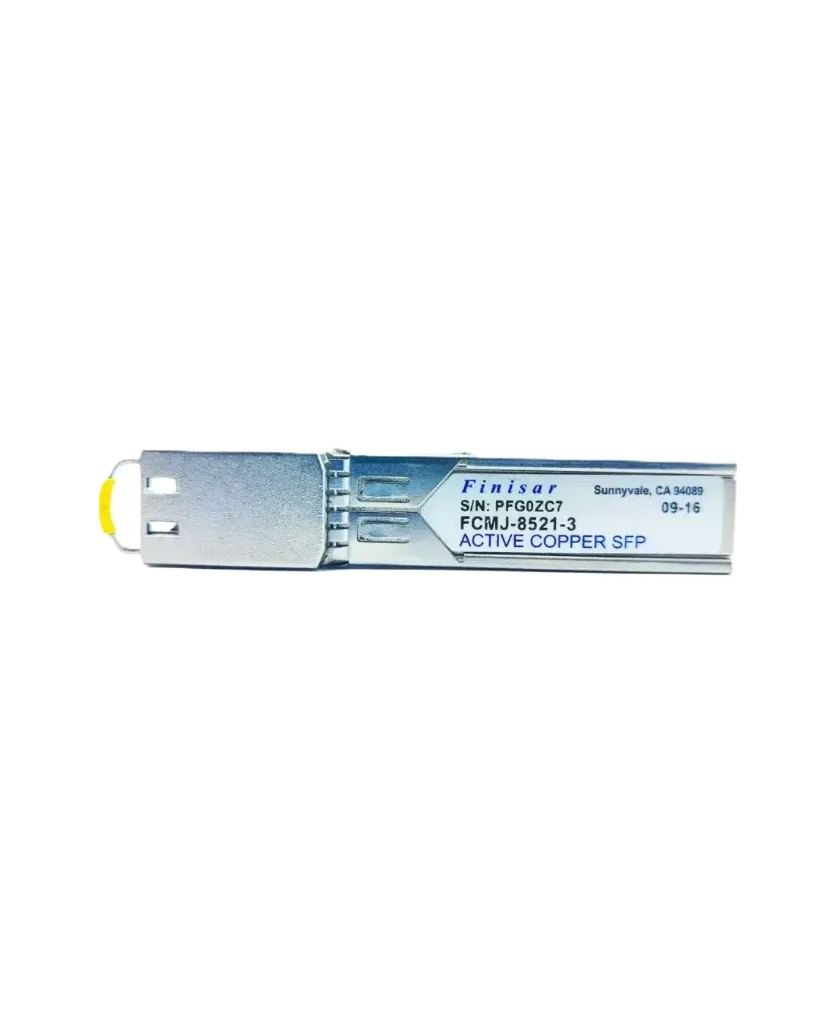

TRANSCEPTOR SFP COBRE 1000BASE-T RJ45 GIGABIT ETHERNET FCMJ-8521-3.pdf
Transceptor SFP Cobre 1000BASE-T RJ-45, Rango de Temperatura Extendida — FCMJ-8521-3
Módulo transceptor SFP (Small Form Factor Pluggable) para Ethernet Gigabit sobre cable de cobre, compatible con el acuerdo de multi-fuente SFP MSA y con los estándares IEEE 802.3 para Gigabit Ethernet y 1000BASE-T.
Características principales:
- Enlaces de datos bidireccionales de hasta 1.25 Gb/s
- Formato hot-pluggable (conexión en caliente) compatible con footprint SFP estándar
- Conector RJ-45 compacto integrado
- Rango de temperatura de caso extendido: 0°C a +85°C
- Encapsulado totalmente metálico para baja emisión EMI
- Baja disipación de potencia: 1.05W típico
- Acceso a la capa física (PHY) mediante bus serial de 2 hilos (I2C), con acceso completo a configuración y funciones del PHY
- Operación 10/100/1000 BASE-T en sistemas host con interfaz SGMII
- Detección automática de cruce (auto crossover), no requiere cable cruzado externo
- Compatible con auto-negociación 1000BASE-X habilitada por defecto
- No cuenta con indicador de enlace en el pin RX_LOS (internamente conectado a tierra)
- Por defecto opera en modo dúplex completo, en modo maestro preferido
- Compatible con cable de par trenzado Categoría 5 (UTP), hasta 100 metros, con tasa de error de bit (BER) menor a 10⁻¹²
Especificaciones eléctricas:
- Voltaje de entrada: 3.3V ±5% (máximo absoluto 4V, no apto para operación continua)
- Corriente de alimentación: típica 320mA, máxima 375mA
- Corriente de irrupción (surge) máxima: 30mA
Especificaciones de interfaz de alta velocidad:
- Todas las señales de alta velocidad acopladas internamente en AC
- Frecuencia de línea: 125MHz con codificación de 5 niveles
- Impedancia diferencial de 100 Ohm en líneas de transmisión
Especificaciones ambientales:
- Temperatura de operación: 0°C a +85°C (temperatura de caso)
- Temperatura de almacenamiento: -40°C a +85°C
- Tolerancia de reloj: ±50 ppm
Comunicación y gestión:
- Soporta protocolo de comunicación serial de 2 hilos según SFP MSA
- Memoria E²PROM de 128 bytes en dirección A0h para identificación serial del módulo
- Acceso al circuito integrado PHY mediante bus serial de 2 hilos en dirección ACh
- Velocidad de reloj I2C de hasta 100,000 Hz
Ideal para actualizar puertos de fibra a cobre en switches y equipos de red, ofreciendo compatibilidad Gigabit Ethernet estándar con instalación en caliente y sin necesidad de reiniciar el equipo host.
