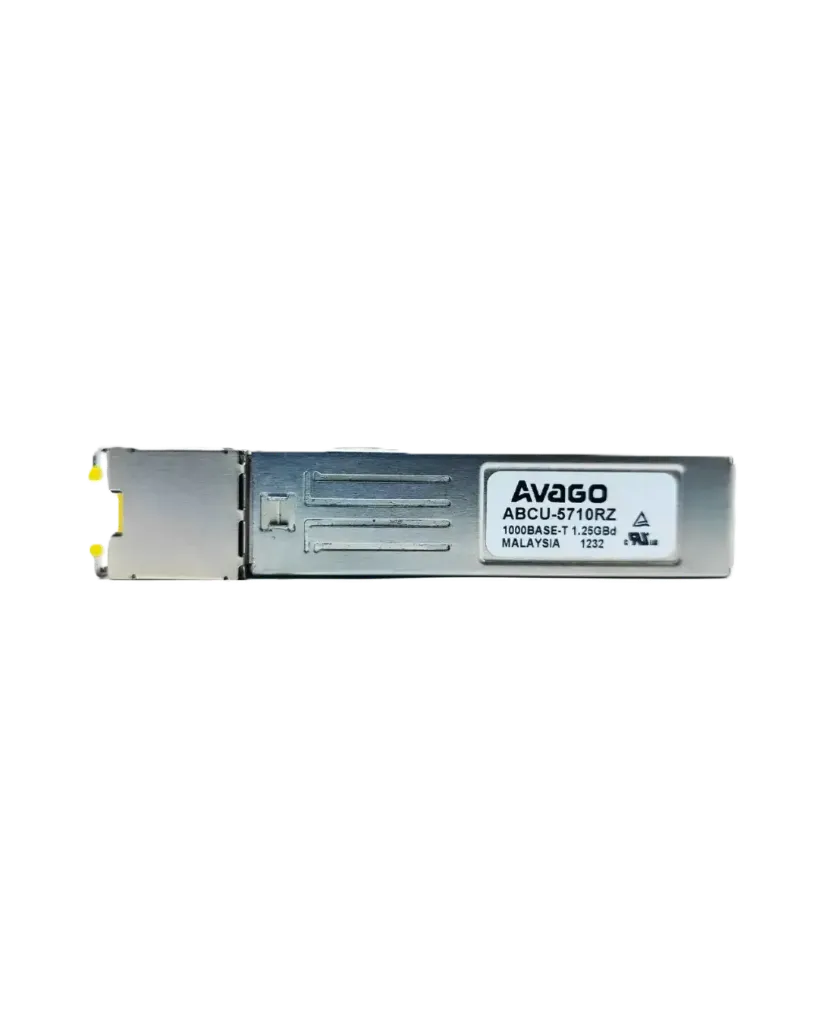

Transceptor Eléctrico SFP 1000BASE-T, 1.25 GBd, Bajo Voltaje (3.3V), RJ-45 sobre Cable Categoría 5 — ABCU-5710RZ
Transceptor eléctrico SFP que ofrece throughput full-duplex de 1000 Mbps mediante señales de Modulación de Amplitud de Pulsos de 5 niveles (PAM-5), transportando datos sobre cable de par trenzado categoría 5, blindado o no blindado. En esta variante, la señal RX_LOS permanece deshabilitada (conectada internamente a tierra).
Características principales:
- Diseñado para puertos SFP compatibles con el estándar MSA (Small Form Factor Pluggable)
- Compatible con IEEE 802.3:2000
- Conector RJ-45 personalizado con magnéticos integrados
- Alcance de enlace de hasta 100 m a 1.25 GBd, según IEEE 802.3
- SerDes de 1.25 GBd de bajo consumo y alto desempeño integrado en el módulo
- Alimentación única de +3.3 V
- Auto-negociación conforme a IEEE 802.3:2000, Cláusula 28 (par trenzado) y Cláusula 37 (1000BASE-X)
- Compatible con cable de par trenzado categoría 5, blindado y no blindado
- Apto para aplicaciones de temperatura comercial (0°C a 70°C)
- Cumplimiento RoHS-6
Especificaciones eléctricas destacadas:
- Voltaje de alimentación: 3.135V a 3.465V (típico 3.3V)
- Corriente máxima de alimentación: 350 mA
- Disipación de potencia máxima: 1.1 W
- Tasa de datos: 1.25 Gb/s
- Voltaje diferencial de entrada del transmisor: 500 a 2400 mV
- Voltaje diferencial de salida del receptor: 370 a 2000 mV
- Temperatura de almacenamiento: -40°C a +75°C
Protección y cumplimiento normativo:
- Descarga electrostática (ESD) en pines eléctricos: Clase 2 (2000 V) según MIL-STD-883C
- ESD en conector RJ-45: hasta 15 kV (descarga de aire), 8 kV (contacto)
- Cumplimiento EMI: FCC Parte 15 Clase B, CENELEC EN55022 Clase B, VCCI Clase 1
- Reconocimiento de componente UL para equipos de tecnología de la información
Aplicaciones:
- Interfaz switch a switch
- Aplicaciones de backplane conmutado
- Interfaz de servidor de archivos
Ideal para infraestructuras Gigabit Ethernet que requieren conectividad eléctrica sobre cobre con máximo ahorro de espacio y compatibilidad hot-plug con puertos SFP estándar.
