TRANSCEPTOR SFP COBRE INDUSTRIAL 1000BASE-T RJ-45 100M GIGABIT ETHERNET NXSFPPGE6CIM.pdf

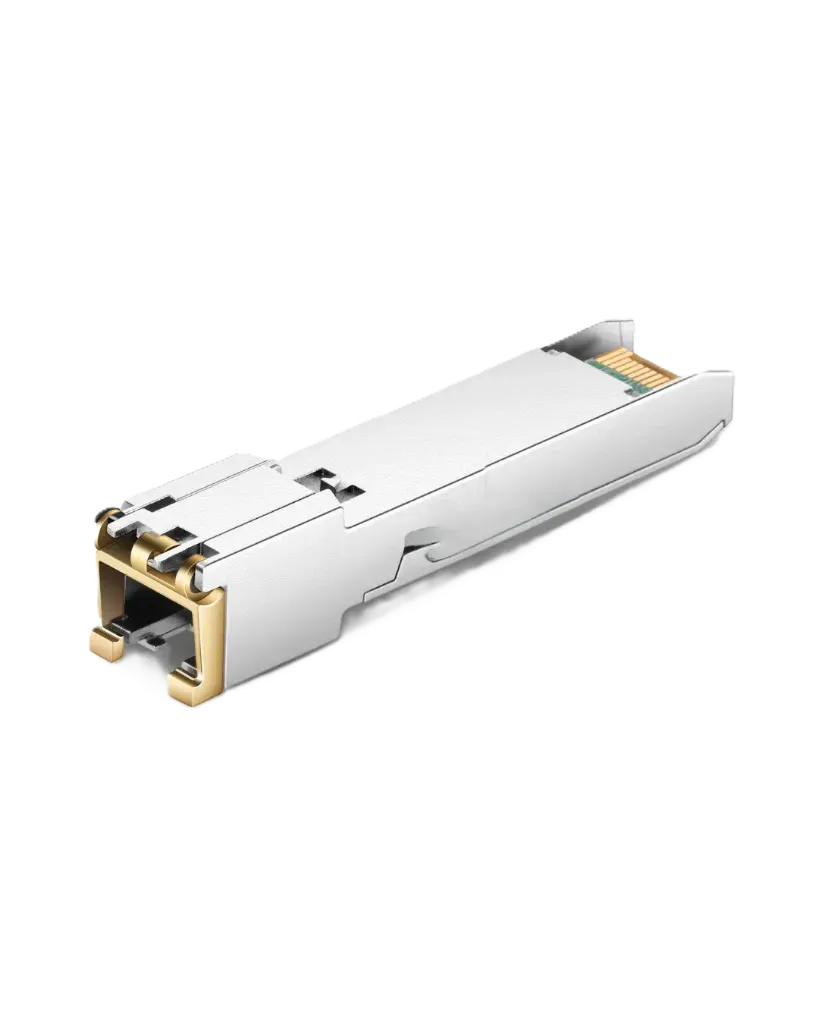

Transceptor SFP Cobre Industrial 1000Base-T RJ-45 100m — NXSFPPGE6CIM
Módulo transceptor SFP eléctrico de cobre, basado en el Acuerdo Multi-Fuente SFP (MSA), diseñado para operación 1000BASE-T en sistemas host. Cumple con los estándares Gigabit Ethernet y 1000BASE-T especificados en IEEE STD 802.3 y 802.3ab, con soporte de grado industrial para entornos de temperatura extendida.
Características principales:
- Tipo: Transceptor SFP eléctrico (cobre), no óptico
- Conector: RJ-45 compacto
- Velocidad de datos: 1000 Mbps
- Distancia: hasta 100 metros sobre cable UTP Cat 5/5e/6
- Soporte de RX_LOS como función de indicación de enlace
- Acceso al IC de capa física vía bus serial de 2 hilos
- Información detallada del producto almacenada en EEPROM
- Cumplimiento del estándar MSA SFP e IEEE Std 802.3-2002
- Carcasa completamente metálica, para baja interferencia electromagnética (EMI)
- Bajo consumo eléctrico: 1.05W típico
- Conectable en caliente (hot-pluggable)
Especificaciones ambientales:
- Rango de temperatura industrial: -40°C a 85°C (-40°F a 185°F)
- Rango de temperatura comercial: 0°C a 70°C
Especificaciones eléctricas:
- Voltaje de entrada: 3.13V a 3.47V (nominal 3.3V)
- Corriente de alimentación: 300 a 350 mA
- Frecuencia de línea: 125 MHz (codificación de 5 niveles, según IEEE 802.3)
Dimensiones físicas:
- 44.50 × 13.40 mm (largo × alto, aprox.), formato compacto MSA
Aplicaciones:
- LAN 1000Base-T
- Gigabit Ethernet sobre cable Cat 5/5e/6
- Interfaz switch a switch
- Interfaz router/servidor
Módulo indicado para entornos que requieran conectividad Gigabit Ethernet de cobre en condiciones de temperatura extrema, como aplicaciones industriales, outdoor o de infraestructura crítica, sobre cableado estructurado existente.
