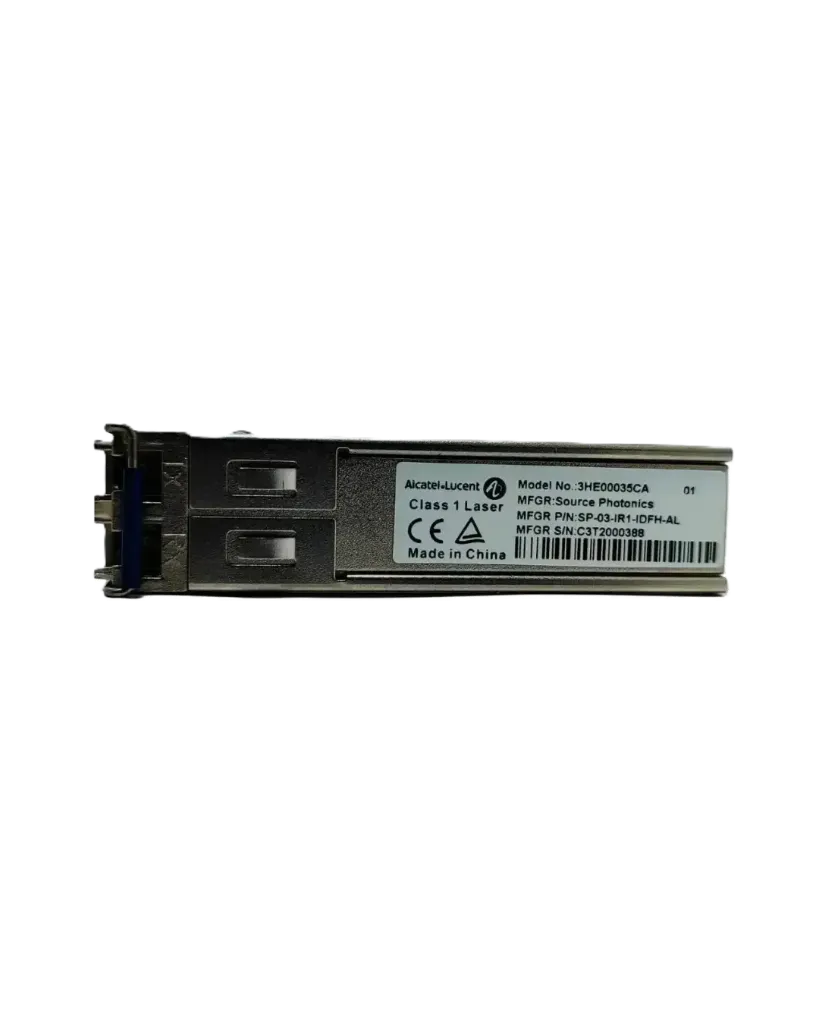

Transceptor SFP OC-3/STM-1 IR-1, 1310nm, 15km, LC, Monomodo, DOM, Industrial — 3HE00035CA
Módulo transceptor óptico SFP para aplicaciones SONET OC-3 / SDH STM-1, categoría IR-1 (alcance intermedio), con una tasa de transmisión de 155Mbps y alcance de hasta 15km sobre fibra monomodo mediante conector LC, a una longitud de onda nominal de 1310nm mediante láser FP (Fabry-Perot).
Características principales:
- Cumple con los estándares OC-3/STM-1
- Compatible con diagnóstico digital SFF-8472
- Alimentación única de 3.3V
- Presupuesto de enlace mínimo: 19dB
- Disponible en temperatura comercial e industrial
- Láser FP de 1310nm
- Cumple con SFP MSA SFF-8074i
- Cumple con GR-253 OC-3, IR-1 y SR-1
- Cumple con Telcordia GR-468
- RoHS compliant
Especificaciones generales:
- Voltaje de alimentación: 3.135V a 3.465V (típico 3.3V)
- Corriente total: máximo 300 mA
- Temperatura de operación (versión industrial): -40°C a 85°C
- Temperatura de almacenamiento: -40°C a 85°C
- Tasa de datos OC-3/STM-1: 155 Mbps
Especificaciones ópticas del transmisor:
- Potencia óptica: -15 a -8 dBm (típico -11 dBm)
- Potencia de lanzamiento promedio (Tx apagado): máximo -45 dBm
- Relación de extinción: mínimo 8.2 dB
- Máscara de ojo: compatible con SONET/SDH
- Tiempo de subida/bajada óptico: máximo 2 ns
- Longitud de onda media: 1261–1360nm (nominal 1310nm)
- Ancho espectral (RMS): máximo 7.7nm
Especificaciones ópticas del receptor:
- Sensibilidad de recepción (potencia baja): típico -36 dBm, máximo -34 dBm
- Sensibilidad de recepción (potencia alta): mínimo -8 dBm
- Potencia de daño del receptor: 0 dBm
- Longitud de onda operativa: 1260–1360nm (rango operativo 1200–1625nm)
- Aserción/desaserción de pérdida de señal (LOS): -44 dBm / -34 dBm
Especificaciones mecánicas:
- Factor de forma SFP conforme a dimensiones MSA
- Pestillo tipo bail codificado en color gris
Aplicaciones:
- Redes de transmisión SONET/SDH (OC-3/STM-1)
- Enlaces de acceso metropolitano de alcance intermedio
