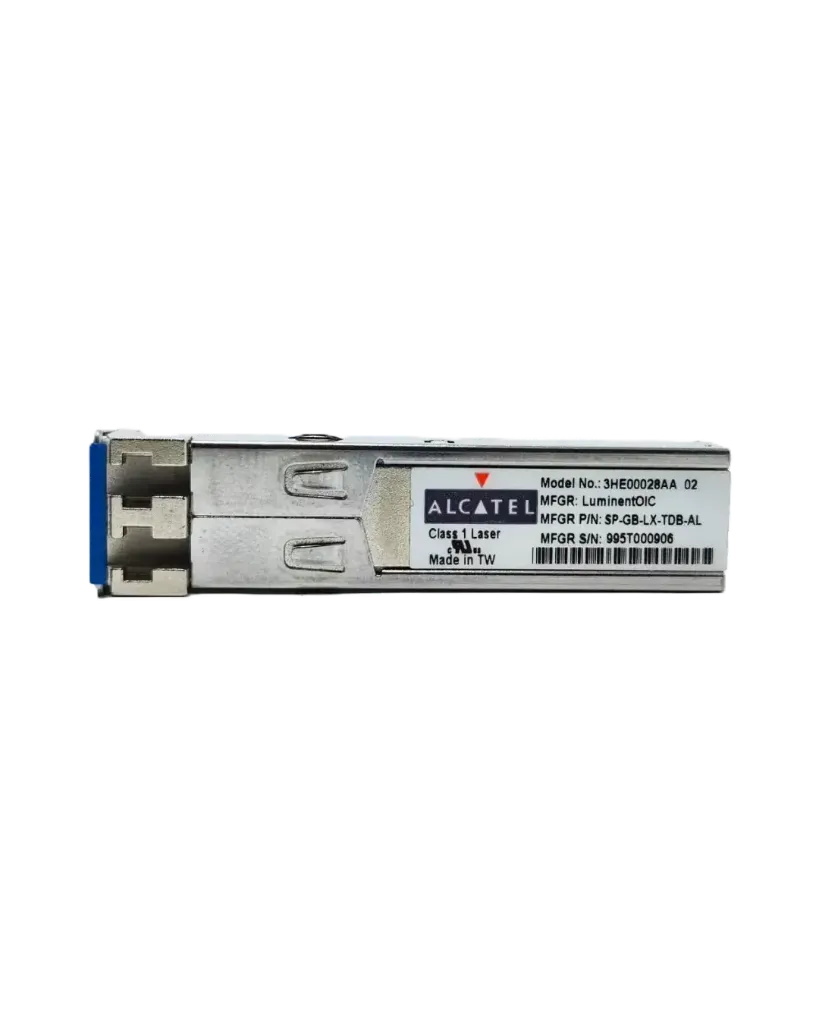

Transceptor SFP 1000Base-LX, 1310nm, 10km, LC, Monomodo, DOM — 3HE00028AA
Módulo transceptor óptico SFP para aplicaciones 1000Base-LX, con alcance de hasta 10km sobre fibra monomodo (SMF) mediante conector dúplex LC, a una longitud de onda nominal de 1310nm. Utiliza transmisor Fabry Perot y receptor PIN. Cumple con los estándares INF-8074 y SFF-8472, así como con las especificaciones MSA (Multi-Source Agreement) para garantizar la interoperabilidad entre plataformas de red.
Características principales:
- Interfaz óptica 1000Base-LX, tasa máxima de bit de 1.25 Gbps
- Transmisor Fabry Perot y receptor PIN
- Conector dúplex LC, fibra monomodo (SMF)
- Longitud de onda de transmisión: 1270–1355nm (nominal 1310nm)
- Potencia óptica de transmisión (promedio): -9.5 a -3 dBm
- Sensibilidad de recepción (promedio): -24 dBm
- Sobrecarga máxima del receptor: 0 dBm
- Relación de extinción óptica: 9 dB
- Pérdida de retorno óptico: 12 dB
- Monitoreo óptico digital (DOM) para acceso a parámetros de operación en tiempo real
- Hot pluggable (intercambiable en caliente)
- Chasis metálico con menor EMI
- Excelente protección ESD
- Temperatura comercial de operación: 0°C a 70°C
- Cumplimiento RoHS y libre de plomo
- Compatible con la Ley de Acuerdos Comerciales (TAA)
Especificaciones eléctricas:
- Voltaje de alimentación: 3.15V a 3.43V (típico 3.30V)
- Corriente de alimentación: 303 mA (típico)
- Consumo de potencia: 1W
Especificaciones mecánicas:
- Dimensiones conforme al estándar SFP MSA
- Diseño compacto, apto para instalación en múltiples plataformas de conmutación y transporte óptico
Aplicaciones:
- Ethernet 1000Base-LX
- Canal de fibra 1x (Fibre Channel)
- Redes de acceso y empresariales
Este módulo cuenta con garantía limitada de por vida y ha sido programado, serializado y probado individualmente para asegurar su correcto funcionamiento y desempeño en entornos de red exigentes.
