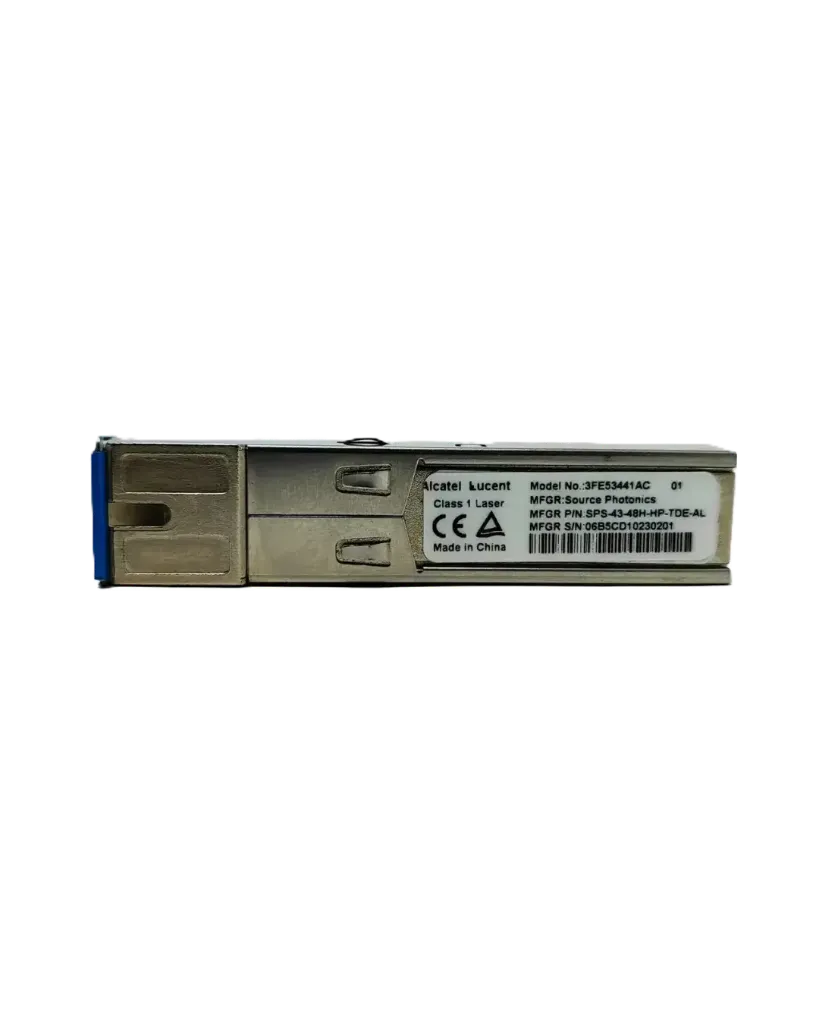

Transceptor SFP GPON Clase B+, TX 1490nm / RX 1310nm, 20km, SC, Temperatura Industrial — 3FE53441AC-C
Módulo transceptor óptico SFP diseñado para aplicaciones GPON, de conexión en caliente (hot-swappable) y fácil instalación. Ofrece un rendimiento asimétrico de 2488Mbps de bajada y 1244Mbps de subida (clase óptica B+). Transmite en 1490nm mediante láser DFB con aislador y recibe en 1310nm mediante un receptor APD/TIA en modo ráfaga (burst-mode), sobre fibra monomodo con conector SC, alcanzando distancias de hasta 20km. Está capacitado para soportar entornos exigentes gracias a su amplio rango de temperatura de operación industrial. Cumple con las especificaciones INF-8074 y SFF-8472, y con los estándares Multi-Source Agreement (MSA) para garantizar una integración de red sin inconvenientes.
Características principales:
- Cumplimiento INF-8074 y SFF-8472
- Conector SC simplex
- Fibra monomodo (SMF)
- Temperatura industrial de operación: -40°C a 85°C
- Conexión en caliente (Hot Pluggable)
- Carcasa metálica con menor EMI
- Excelente protección ESD
- Compatible con RoHS y libre de plomo (Lead Free)
- Funciones de diagnóstico digital (DDM) vía interfaz de 2 hilos, dirección 0xA2
- Cumplimiento de la normativa TAA (Trade Agreements Act)
Aplicaciones:
- GPON
- Acceso y entornos empresariales
Especificaciones eléctricas (Vcc=3.14V a 3.46V, TC=-40°C a 85°C):
- Voltaje de entrada: 3.14V – 3.46V (típico 3.30V)
- Corriente de alimentación: máx. 450mA
- Tasa de datos: 2488Mbps (bajada) / 1244Mbps (subida)
- Tasa de error de bits (BER): 10⁻¹⁰
Características ópticas (transmisor):
- Tipo: láser DFB de 1490nm con aislador
- Velocidad de señalización de bajada: 2488Mbps
- Potencia óptica de salida: 1.5 a 5dBm
- Potencia óptica con TX apagado: -40dBm
- Relación de extinción óptica: 8.2dB
- Longitud de onda central: 1480nm – 1500nm
- Relación de supresión de modo lateral (SMSR): 30dB
- Perfil de ojo de salida compatible con ITU-T G.984.2
Características ópticas (receptor):
- Tipo: receptor APD/TIA en modo ráfaga (burst-mode) de 1310nm
- Velocidad de señalización: 1244Mbps
- Longitud de onda central de recepción: 1280nm – 1360nm
- Sensibilidad promedio del receptor: -28dBm (@1244Mbps)
- Sobrecarga del receptor: -8dBm
- Rango dinámico en modo ráfaga: 15dB
- Umbral de activación de LOS: -45dBm
- Umbral de desactivación de LOS: -30dBm
Especificaciones mecánicas:
- Dimensiones: 63.8mm (largo con clip) / 45mm (largo sin clip)
- Diseño con opción de conexión con o sin clip de retención (latched/unlatched)
Ideal para equipos GPON que requieren enlaces de acceso de largo alcance en entornos con condiciones ambientales exigentes, gracias a su rango de temperatura industrial extendido, ofreciendo monitoreo en tiempo real mediante DDM y compatibilidad garantizada según especificaciones MSA.
