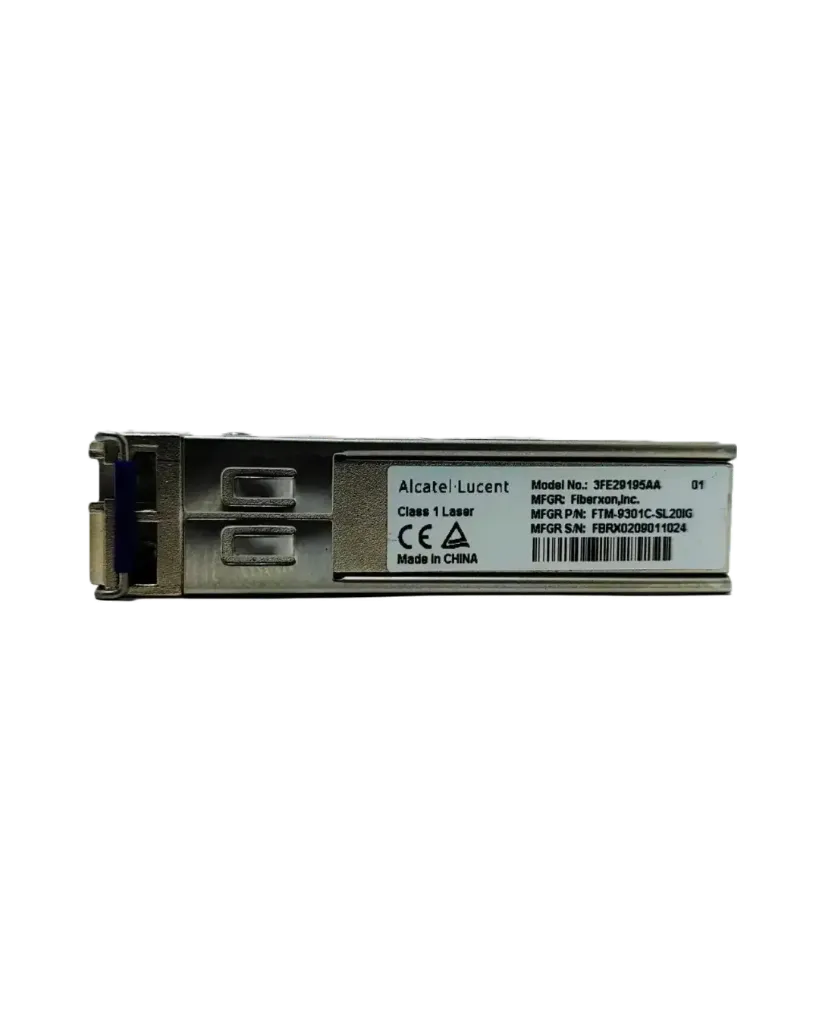

Transceptor SFP BiDi, TX 1310nm / RX 1550nm, 20km, LC, Lado ONU/Cliente — 3FE29195AA
Módulo transceptor óptico bidireccional (BiDi) en formato SFP, diseñado para aplicaciones punto a punto FTTx a velocidades de 125~155Mbps sobre 20km de transmisión. Transmite en 1310nm y recibe en 1550nm por una única fibra monomodo mediante conector LC. Está diseñado para el lado del cliente (ONU) del enlace, y debe emparejarse con su unidad complementaria (TX 1550nm / RX 1310nm), instalada en la central (OLT), para establecer la comunicación bidireccional. Cuenta con un láser Clase I y un paquete SFP MSA con receptáculo LC.
Características principales:
- Formato: SFP (paquete MSA con receptáculo LC, tipo Spring-Latch)
- Tecnología: BiDi (transmisión bidireccional en una sola fibra)
- Tasa de datos: 125~155Mbps
- Alcance: 20km punto a punto
- Uso previsto: lado cliente (ONU)
- Láser Clase I
- Fibra monomodo (SMF)
- Temperatura de operación (caso): -40°C a +85°C
- Interfaz de Monitoreo Óptico Digital (DDM/DOM) compatible con SFF-8472
- Información detallada del producto almacenada en EEPROM (256 bytes, protocolo 2 hilos)
- Cumplimiento con SFP MSA e IEEE 802.3ah
- Compatible con RoHS (directivas 2002/95/EC y 2005/747/EC)
Cumplimiento normativo:
- Descarga electrostática (ESD) en pines eléctricos: Clase 2 (>2000V), MIL-STD-883E Método 3015.7
- ESD en receptáculo LC: compatible con IEC 61000-4-2 y GR-1089-CORE
- Interferencia electromagnética (EMI): compatible con FCC Parte 15 Clase B, EN55022 Clase B, VCCI Clase B
- Inmunidad: compatible con IEC 61000-4-3
- Seguridad ocular láser: compatible con FDA 21CFR 1040.10/1040.11, EN60950, EN (IEC) 60825-1,2
- Reconocimiento de componentes: compatible con UL y CSA
Aplicaciones:
- Fast Ethernet
- Aplicaciones punto a punto FTTH
Especificaciones eléctricas (TC=-40 a 85°C, Vcc=3.13 a 3.47V):
- Voltaje de alimentación: 3.13V – 3.47V (típico 3.3V)
- Corriente de alimentación: máx. 300mA
- Disipación de potencia: típica 0.8W (mín. 0.65W)
Características ópticas (transmisor, TX 1310nm):
- Longitud de onda central: 1260nm – 1360nm
- Potencia óptica de salida (promedio): -14 a -8dBm
- Ancho espectral (RMS): 2.5 a 7nm
- Relación de extinción: mín. 10dB
- Aislamiento óptico: 30dB
- Perfil de ojo óptico compatible con ITU-T G.957
Características ópticas (receptor, RX 1550nm):
- Longitud de onda central de recepción: 1450nm – 1580nm
- Sensibilidad del receptor: -32dBm
- Sobrecarga del receptor: -8dBm
- Pérdida de retorno: 14dB
- Umbral de desactivación de LOS: -34dBm
- Umbral de activación de LOS: -45dBm
- Histéresis de LOS: 0.5 a 4dB
Especificaciones de monitoreo digital (DDM):
- Rango de temperatura monitoreada: -40°C a +100°C (±3°C)
- Rango de voltaje monitoreado: 2.97V a 3.63V (±3%)
- Corriente de polarización (bias): 3mA a 80mA (±10%)
- Potencia TX monitoreada: -8 a -14dBm (±3dB)
- Potencia RX monitoreada: -8 a -32dBm (±3dB)
Dimensiones mecánicas:
- Largo total: 55.7mm
- Ancho: 13.7mm (parte superior) / 13.4mm (parte inferior)
- Alto: 8.5mm
- Diseño con clip de resorte (Spring-Latch)
Ideal para enlaces de acceso FTTx y Fast Ethernet de largo alcance que requieren optimizar el uso de fibra óptica mediante tecnología bidireccional (BiDi), con monitoreo digital en tiempo real y utilizado en conjunto con su unidad complementaria del lado de la central (OLT) para completar el enlace.
