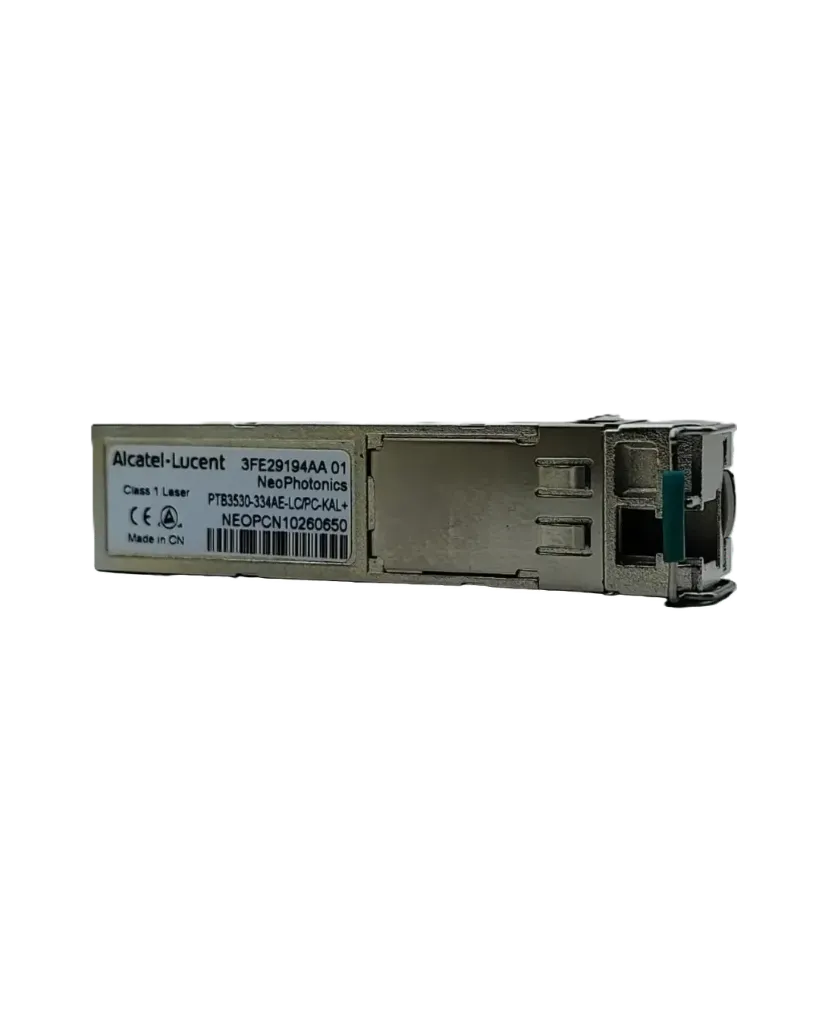

Transceptor SFP BiDi 100Base-BX, TX 1550nm / RX 1310nm, 20km, LC Simplex — 3FE29194AA-AO
Módulo transceptor óptico bidireccional (BiDi) en formato SFP, diseñado bajo el estándar 100Base-BX para transmitir y recibir datos por una única fibra monomodo mediante un conector LC simplex, utilizando longitudes de onda separadas para transmisión (1550nm) y recepción (1310nm). Esta unidad bidireccional debe utilizarse junto con otro transceptor o equipo de red de longitudes de onda complementarias en el otro extremo del enlace. Cumple con las especificaciones INF-8074 y SFF-8472, y con los estándares Multi-Source Agreement (MSA) para garantizar una integración de red sin inconvenientes.
Características principales:
- Cumplimiento INF-8074 y SFF-8472
- Conector LC simplex
- Fibra monomodo (SMF)
- Temperatura comercial de operación: 0°C a 70°C
- Conexión en caliente (Hot Pluggable)
- Carcasa metálica con menor EMI
- Excelente protección ESD
- Compatible con RoHS y libre de plomo (Lead Free)
- Cumplimiento de la normativa TAA (Trade Agreements Act)
Cumplimiento normativo adicional:
- Protección ESD en pines eléctricos: compatible con MIL-STD-883E Método 3015.4
- Protección ESD en receptáculo LC: compatible con IEC 61000-4-3
- EMI/EMC compatible con FCC Parte 15 Subparte B, EN55022:2010
- Seguridad ocular láser compatible con FDA 21CFR, EN60950-1 y EN (IEC) 60825-1,2
- Cumplimiento RoHS con la directiva 2015/863/EU
Aplicaciones:
- Ethernet 100Base
- Acceso y entornos empresariales
Especificaciones eléctricas (TOP=25°C, Vcc=3.3V):
- Voltaje de alimentación: 3.15V – 3.45V (típico 3.30V)
- Corriente de alimentación: máx. 300mA
- Tasa de datos: 155Mbps
Características ópticas:
- Potencia óptica de transmisión (promedio): -15 a -8dBm
- Relación de extinción óptica: mín. 8.2dB
- Longitud de onda de transmisión: 1530nm – 1570nm (nominal 1550nm)
- Sensibilidad del receptor (promedio): -34dBm
- Sobrecarga máxima del receptor: -8dBm
- Rango de longitud de onda de recepción: 1260nm – 1360nm (nominal 1310nm)
- Cumplimiento del perfil de ojo óptico según ITU-T G.957
Especificaciones mecánicas y ambientales:
- Formato compatible con las dimensiones definidas por el MSA de SFP
- Temperatura de almacenamiento: -40°C a 85°C
- Temperatura de operación (caso): 0°C a 70°C
- Humedad de operación: 5% a 85% RH
Ideal para enlaces de acceso Fast Ethernet (100Base) de largo alcance en redes empresariales, optimizando el uso de fibra óptica mediante tecnología bidireccional (BiDi), y utilizado en conjunto con su unidad complementaria en el otro extremo del enlace.
