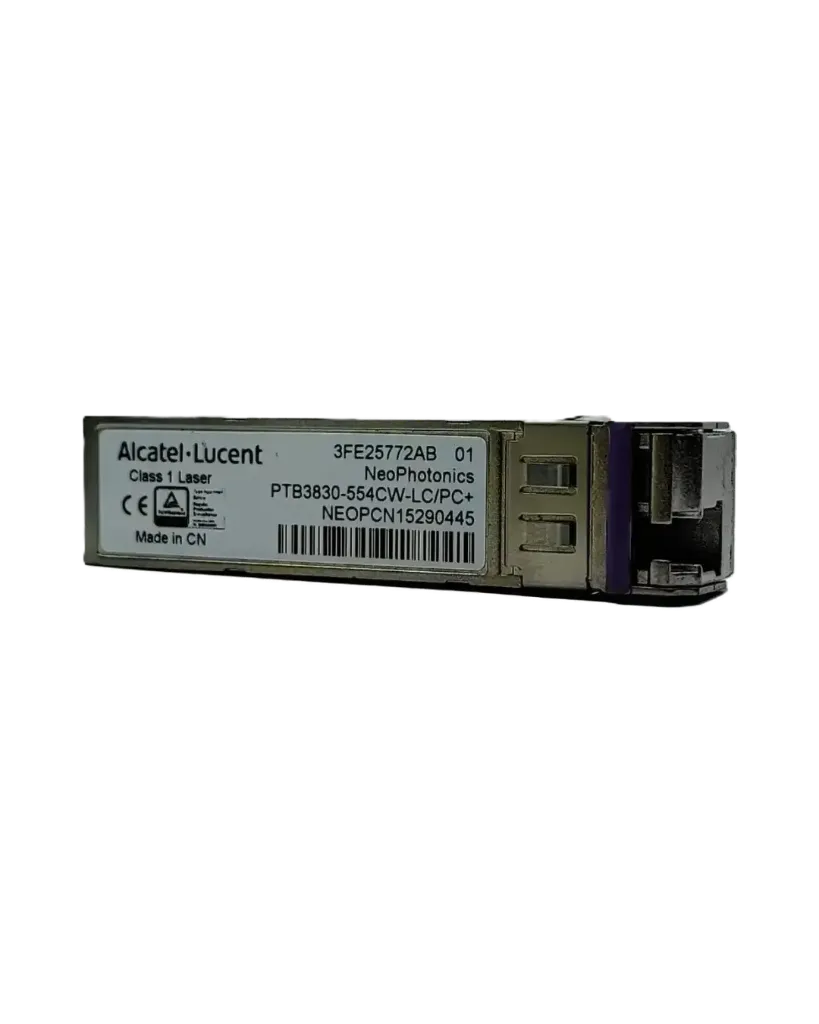

Transceptor SFP BiDi 1000Base-BX, TX 1490nm / RX 1310nm, 10km, LC Simplex, DOM — 3FE25772AB-AO
Módulo transceptor óptico bidireccional (BiDi) en formato SFP, diseñado bajo el estándar 1000Base-BX para transmitir y recibir datos por una única fibra monomodo mediante un conector LC simplex, utilizando longitudes de onda separadas para transmisión (1490nm) y recepción (1310nm). Esta unidad bidireccional debe utilizarse junto con otro transceptor o equipo de red de longitudes de onda complementarias (TX 1310nm/RX 1490nm) en el otro extremo del enlace. Cumple con las especificaciones INF-8074 y SFF-8472, y con los estándares Multi-Source Agreement (MSA) para garantizar una integración de red sin inconvenientes.
Características principales:
- Cumplimiento INF-8074 y SFF-8472
- Conector LC simplex
- Fibra monomodo (SMF)
- Conexión en caliente (Hot Pluggable)
- Carcasa metálica con menor EMI
- Excelente protección ESD
- Compatible con RoHS y libre de plomo (Lead Free)
- Soporte de Monitoreo Óptico Digital (DOM) para acceso a parámetros de operación en tiempo real
- Cumplimiento de la normativa TAA (Trade Agreements Act)
Aplicaciones:
- Fibre Channel 1x
- Ethernet 1000Base-BX
- Acceso (FTTx) y entornos empresariales
Especificaciones eléctricas (TOP=25°C, Vcc=3.3V):
- Voltaje de alimentación: 3.15V – 3.43V (típico 3.30V)
- Corriente de alimentación: máx. 303mA
- Consumo de potencia: máx. 1W
- Impedancia diferencial de entrada/salida: 100Ω (nominal)
Características ópticas:
- Potencia óptica de transmisión (promedio): -9 a -3dBm
- Relación de extinción óptica: mín. 9dB
- Longitud de onda de transmisión: 1480nm – 1500nm (nominal 1490nm)
- Sensibilidad del receptor (promedio): -19.5dBm
- Sobrecarga máxima del receptor: -3dBm
- Rango de longitud de onda de recepción: 1260nm – 1360nm (nominal 1310nm)
- Tasa de bits máxima: 1.25Gbps
Especificaciones mecánicas y ambientales:
- Formato compatible con las dimensiones definidas por el MSA de SFP
- Temperatura de almacenamiento: -40°C a 85°C
- Temperatura de operación (caso): 0°C a 70°C
- Humedad de operación: 5% a 85% RH
Ideal para aplicaciones de acceso FTTx y redes empresariales que requieren optimizar el uso de fibra óptica mediante tecnología bidireccional (BiDi), utilizado en conjunto con su unidad complementaria (TX1310/RX1490) para completar el enlace óptico.
