TRANSCEPTOR XFP 10GBASE-LR MONOMODO 1310NM 10KM LC DOM 1AB375380013.pdf

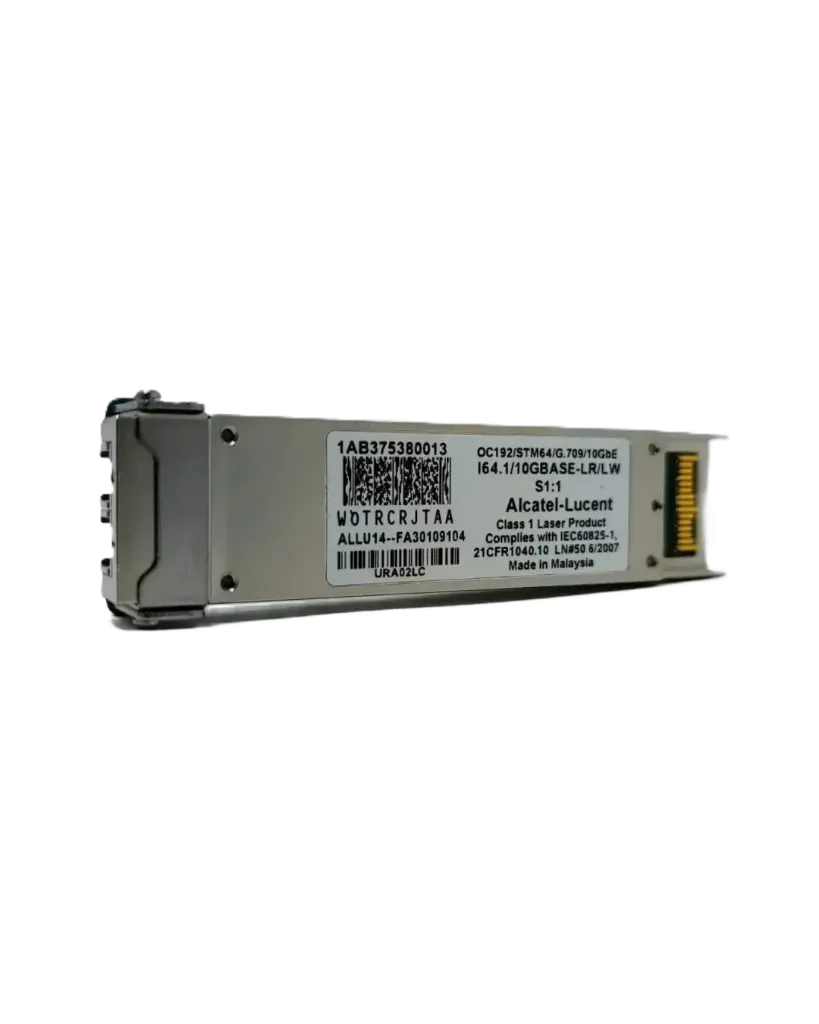

Transceptor XFP 10GBase-LR Baja Potencia, Monomodo 1310nm, 10km, LC, DOM — 1AB375380013-C
Módulo transceptor óptico XFP diseñado para ofrecer un rendimiento de 10GBase-LR a distancias de hasta 10km sobre fibra monomodo (SMF), operando en una longitud de onda de 1310nm mediante conector LC dúplex. Cumple con la especificación INF-8077i y con los estándares Multi-Source Agreement (MSA) para garantizar una integración de red sin inconvenientes.
Características principales:
- Cumplimiento INF-8077i
- Conector LC dúplex
- Fibra monomodo (SMF)
- Temperatura comercial de operación: 0°C a 70°C
- Conexión en caliente (Hot Pluggable)
- Carcasa metálica con menor EMI
- Excelente protección ESD
- Compatible con RoHS y libre de plomo (Lead Free)
- Soporte de Monitoreo Óptico Digital (DOM) para acceso a parámetros de operación en tiempo real
- Cumplimiento de la normativa TAA (Trade Agreements Act)
Aplicaciones:
- Ethernet 10GBase-LR
- Fibre Channel 8x/10x
- Acceso, centros de datos y entornos empresariales
- Fronthaul móvil CPRI/OBSAI
Especificaciones eléctricas (TOP=25°C, Vcc=3.3V):
- Voltaje de alimentación: 3.15V – 3.43V (típico 3.30V)
- Corriente de alimentación: máx. 455mA
- Consumo de potencia: máx. 1.5W
- Impedancia diferencial de entrada/salida: 100Ω (nominal)
Características ópticas:
- Potencia óptica de transmisión (promedio): -3 a 0.5dBm
- Amplitud de modulación óptica (OMA): -5.2dBm
- Relación de extinción óptica: mín. 3.5dB
- Longitud de onda de transmisión: 1260nm – 1355nm (nominal 1310nm)
- Sensibilidad del receptor (promedio): -14.4dBm
- Sensibilidad del receptor (OMA): -12.6dBm
- Sobrecarga máxima del receptor: 0.5dBm
- Rango de longitud de onda de recepción: 1260nm – 1565nm
- Tasa de bits máxima: 11.3Gbps
Especificaciones mecánicas y ambientales:
- Formato compatible con las dimensiones definidas por el MSA de XFP
- Temperatura de almacenamiento: -40°C a 85°C
- Temperatura de operación: -5°C a 70°C
- Humedad de operación: 5% a 85% RH
Ideal para aplicaciones de red que requieren alcance metropolitano de hasta 10km, ofreciendo estabilidad, monitoreo en tiempo real mediante DOM y compatibilidad garantizada según especificaciones MSA.
